I/O moduly - Modbus TCP (ETHERNET)

Ethernetové I/O moduly řady MX210 jsou k dispozici v různých variantách v závislosti na kombinaci počtu, typu a vlastností jejich vstupů a výstupů. Řada MX210 obsahuje moduly s vysokofrekvenčními vstupy až do 100 kHz pro vysokorychlostní čítání.
Každý modul této řady má dva vestavěné ethernetové porty. To umožňuje propojení těchto zařízení dle daisy chain zapojení, které vyniká jednoduchostí a škálovatelností. Ethernetové porty jsou přemostitelné, což znamená, že nedojde k přerušení přenosu dat, pokud jeden z modulů selže.

Jakýkoli rozšiřující modul MX210 může současně komunikovat až se 4 TCP klienty, což usnadňuje kabeláž a konfiguraci řídicího systému.

Funkce a vlastnosti:

  • až 32 DI / 16 DO a 8 AI / 8 AO
  • široký výběr možností různých digitálních a analogových vstupů a výstupů
  • diagnostika stavu sítě
  • podporované protokoly: Modbus TCP, MQTT, SNMP, SNTP
  • 2 portový ethernetový přepínač (LAN bypass)
  • Daisy-Chain připojení
  • alarmové signály
  • hodiny reálného času
  • záznam dat
  • skupinová konfigurace více modulů najednou
  • snadná montáž a připojení
  • konfigurační software volně ke stažení
Moduly vstupů
Typ
Vstupy
Popis

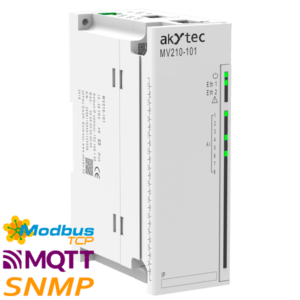

MV210-101 8 AI RTD, TC, 0-5 mA, 0(4)-20 mA, 0-1 V, 0…(2)5 kOhm
MV210-202 20 DI Spínací kontakty, snímače NPN/PNP, enkodéry, čítače impulzů (napájení 24 VDC, frekvence snímaní do 100 kHz)
MV210-204 20 DI Spínací kontakty (bez nutnosti externího napájení), NPN snímače, čítače impulzů (napájení 24 VDC, frekvence snímání do 400 Hz)
MV210-212 32 DI Spínací kontakty, snímače NPN/PNP, čítače impulzů (napájení 24 VDC, frekvence snímání do 100 kHz)
MV210-214 32 DI Spínací kontakty (bez nutnosti externího napájení), NPN snímače, čítače impulzů (napájení 24 VDC, frekvence snímání do 400 Hz)
MV210-221 15 DI 9 reléových výstupů 230 VAC + 6 vstupů pro spínací kontakty (bez nutnosti externího napájení), snímače NPN, čítače impulzů (napájení 24 V DC, frekvence snímání do 400 Hz).
Kombinované moduly
Typ
Vst./Výst.
Popis
MK210-311 6 DI / 8DO Vstupy: kontakty (bez nutnosti externího napájení), snímače NPN
Výstupy: relé (NO), 5 A při 250 V AC, cos > 0,4 nebo 3 A při 30 V DC
MK210-312 12 DI / 4 DO Vstupy: spínací kontakty (vyžaduje 24 VDC externí napájení), snímače NPN/PNP;
Výstupy: relé (NO), 5 A při 250 V AC, cos > 0,4 nebo 3 A při 30 V DC
Moduly výstupů
Typ
Výstupy
Popis
MU210-401 8 DO Relé (NO) 5 A při 250 VAC, cos > 0,4 nebo 3 A při 30 VDC
MU210-402 16 DO Relé (NO) 5 A při 250 VAC, cos > 0,4  nebo 3 A při 30 VDC
MU210-410 16 DO Tranzistorové výstupy (PWM až 60 kHz) 10…36 VDC, povolené spínací zatížení 0,8A při 10kHz a 0,1A při 60kHz
MU210-501 8 AO Univerzální výstup 0(4)…20 mA, 0…(1)10 V,  přesnost 0,25 %
Doporučený napájecí zdroj
Typ
Výstupy
Popis
BPS210-60.S 1 DO Vstup 230VAC (85..264VAC, 110..370VDC)
Výstup 24VDC / 2,5A, regulovatelný +-8%, relé výstup Alarm, galvanicky izolovaný, montáž DIN lišta nebo na stěnu
