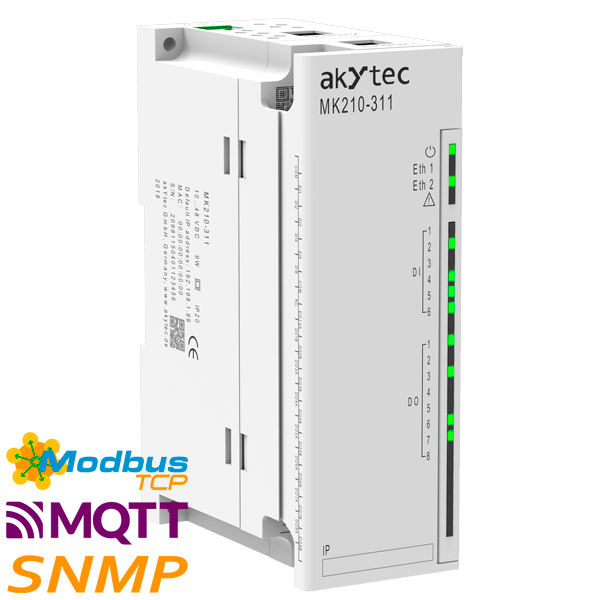

I/O modul MK210-311 - 6DI+8DO, výrobce akYtec, dodavatel RIA control

I/O modul – digitální kombinovaný (Ethernet)

I/O modul digitálních vstupů a výstupů MK210 obsahuje 6 nebo 12 digitálních vstupů v podobě spínacích kontaktů a nebo NPN. K tomu může být vybaven 8 nebo 4 digitálními reléovými výstupy. Pro komunikaci s řídicí jednotkou je vám k dispozici ethernetový port a Modbus TCP.
Modul vyžaduje vstupní napájení 24V DC.
Rozsah pracovních teplot tohoto modulu je -40 až +55 °C.





Prohlédnout v e-shopu

Vlastnosti a funkce

  • Digitální vstupy nevyžadují napájení
  • Až 100 kHz pulzní frekvence pro digitální vstupy
  • Alarm přerušení načítání
  • 2 ethernetové porty s možností bypassu
  • Podpora pro daisy-chain zapojení
  • Podpora pro Modbus TCP, MQTT, SNMP, SNTP
  • Možnost komunikace až se 4 TCP klienty najednou
  • LED pro diagnostiku stavu sítě
  • Podpora pro záznam dat
  • Vestavěné hodiny reálného času
  • Bezplatný konfigurační software ke stažení zde
  • Synchronní konfigurace dvou nebo více modulů najednou

Daisy-chain konektivita a podpora ethernetového automatického bypassu zabraňují náhodné ztrátě komunikace, pokud se jeden z modulů neočekávaně vypne.

Dostupné varianty

MK210-311 6 NPN digitálních vstupů, 8 reléových výstupů
MK210-312 12 NPN/PNP digitálních vstupů, 4 reléové výstupy

Technická data

Obecné
Napájení 24 (10…48) V DC
Vlastní spotřeba, max. MK210-311 6 W
MK210-312 5 W
Komunikace
Rozhraní Dual Port Ethernet 10/100 Mbit
Konfigurace USB 2.0 (MicroUSB), Ethernet 10/100 Mbit
Protokol Modbus TCP
Prostředí
Pracovní teplota -40…+55 °C
Skladovací teplota -40…+55 °C
Relativní vlhkost do 95%, nekondenzující
Krytí IP20
Rozměry 42 x 124 x 83 mm
Hmotnost approx. 400 g
Materiál plast

Technická data digitálních vstupů a výstupů

Typ MK210-311 MK210-312
Digitální vstupy
Počet 6 12
Vstupní signál spínací kontakt
NPN NPN/PNP
Frekvence pulzů, max. 100 kHz
Délka pulzu, min. 1 ms 5 µs (1-8 DI)
1 ms (9-12 DI)
Integrovaný zdroj napětí 24±3 V (pouze pro NPN vstupy) 24±3 V
Logická „1“, min 5.5 mA (8.8…30.0 V)
Logická „0“, max 1.2 mA (0.0…6.1 V)
Odpor vedení, max. 100 Ohm
Digitální výstupy
Počet 8 4
Typ Reléový výstup (NO)
Přípustné zatížení 5 A, 250 V AC cosϕ > 0.4
3 A, 30 V DC
