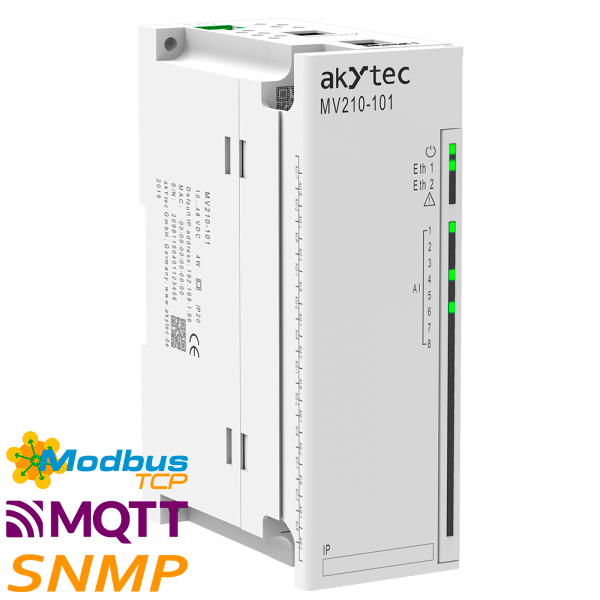

I/O modul MV-210-101 - analogové vstupy, 8xAI, výrobce AkYtec, dodavatel RIA control

I/O modul – analogové vstupy (Ethernet)

I/O modul analogových vstupů MV210-101 je vybaven 8 analogovými vstupy, na které lze kromě standardních signálů 0(4)-20 mA, -1-1 V připojit také nejrůznější typy RTD čidel, termočlánky a nebo snímače polohy, jejich seznam naleznete níže na stránce.
Pro komunikaci s řídicí jednotkou je vám k dispozici ethernetový port a Modbus TCP.
Modul vyžaduje vstupní napájení 24V DC.
Rozsah pracovních teplot tohoto modulu je -40 až +55 °C.



Prohlédnout v e-shopu

Vlastnosti a funkce

  • Pulzní šířková modulace (PWM)
  • 2 ethernetové porty s možností bypassu
  • Podpora pro daisy-chain zapojení
  • Podpora pro Modbus TCP, MQTT, SNMP, SNTP
  • Možnost komunikace až se 4 TCP klienty najednou
  • LED pro diagnostiku stavu sítě
  • Podpora pro záznam dat
  • Vestavěné hodiny reálného času
  • Bezplatný konfigurační software ke stažení zde
  • Synchronní konfigurace dvou nebo více modulů najednou

Daisy-chain konektivita a podpora ethernetového automatického bypassu zabraňují náhodné ztrátě komunikace, pokud se jeden z modulů neočekávaně vypne.

Dostupné varianty

MV210-101 24 V DC, 8AI (RTD, TC, 0(4)-20mA, 0-1V)

Technická data

Obecné
Napájení 24 (10…48) V DC
Vlastní spotřeba, max. 5 W
Analogové vstupy
Počet 8
Typ RTD, TC, 0-2(5) kohm
0(4)-20 mA, -1…1 V
(kompletní seznam níže)
Komunikace
Rozhraní Duální port Ethernet 10/100 Mbit
Konfigurační rozhraní USB 2.0 (MicroUSB), Ethernet 10/100 Mbit
Protokol Modbus TCP
Prostředí
Pracovní teplota -40…+55 °C
Skladovací teplota -40…+55 °C
Relativní vlhkost do 95%, nekondenzující
Krytí IP20
Rozměry 42 x 124 x 83 mm
Hmotnost approx. 400 g
Materiál plast



Seznam podporovaných senzorů

Senzor Rozsah
Pt50, Pt100, Pt500, Pt1000 -200…+850°C
Ni100, Ni500, Ni1000 -60…+180°C
J -200…+1200°C
N -200…+1300°C
K -200…+1300°C
S 0…+1750°C
R 0…+1750°C
B +200…+1800°C
T -200…+400°C
Standardní siglály
-1…1 V
-50…+50 mV
0-5 mA
0-20 mA
4-20 mA
0…100%
Odporový signál
0-2000 ohm 0…100%
0-5000 ohm 0…100%
