I/O modul MU210-401 - 8 reléových DO, výrobce akYtec, dodavatel RIA control

I/O modul – digitální výstupy (Ethernet)

Modul digitálních výstupů MU210 obsahuje 8 nebo 16 digitálních výstupů. Maximální proudové zatížení digitálního vstupu je 5 A při 250 VAC nebo 3 A při 24 VDC.
Modul vyžaduje vstupní napájení 24V DC.
Rozsah pracovních teplot tohoto modulu je -40 až +55 °C.









Vlastnosti a funkce

  • Pulzní šířková modulace (PWM)
  • Až 60 kHz pulzní frekvence pro digitální výstupy
  • 2 ethernetové porty s možností bypassu
  • Podpora pro daisy-chain zapojení
  • Podpora pro Modbus TCP, MQTT, SNMP, SNTP
  • Možnost komunikace až se 4 TCP klienty najednou
  • LED pro diagnostiku stavu sítě
  • Podpora pro záznam dat
  • Vestavěné hodiny reálného času
  • Bezplatný konfigurační software ke stažení zde
  • Synchronní konfigurace dvou nebo více modulů najednou

Daisy-chain konektivita a podpora ethernetového automatického bypassu zabraňují náhodné ztrátě komunikace, pokud se jeden z modulů neočekávaně vypne.

Dostupné varianty

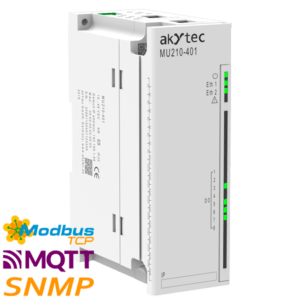

MU210-401 24 V DC, 8 reléových výstupů (NO)

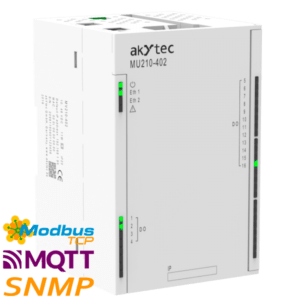

MU210-402 24 V DC, 8 reléových výstupů (NO)

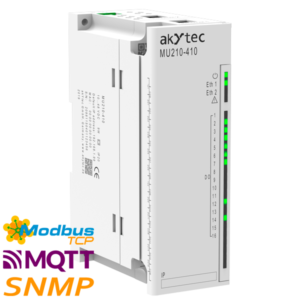

MU210-410 24 V DC, 16 transistorových výstupů

Technická data

MU210-401 MU210-402 MU210-410
Obecné
Napájení 24 (10…48) V DC
Vlastní spotřeba, max. 6 W 9 W 5 W
Digitální výstupy
Počet 8 16 16
Typ Reléový (NO) Reléový (NO) Tranzistorový
Komunikace
Rozhraní Dual Port Ethernet 10/100 Mbit
Konfigurace USB 2.0 (MicroUSB), Ethernet 10/100 Mbit
Protokol Modbus TCP
Prostředí
Pracovní teplota -40…+55 °C
Skladovací teplota -40…+55 °C
Humidity up to 95%, non-condensing
Krytí IP20
Rozměry 42 x 124 x 83 mm 82 x 124 x 83 mm 42 x 124 x 83 mm
Hmotnost ca. 400 g
Materiál plast

Technická data digitálních výstupů

MU210-401 MU210-402 MU210-410
Počet 8 16 16
Typ Reléový výstup (NO) Tranzistorový výstup
Přípustné zatížení 5 A, 250 V AC cosϕ > 0.4
3 A, 30 V DC
100 mA, 10…36 V DC 800 mA 10…36 V DC
Frekvence pulzů, max. 1 Hz 60 000 Hz 10 000 Hz
Délka pulzu, min. 50 ms 10 µs 1 µs
