I/O modul – digitální vstupy (Ethernet)

Modul digitálních vstupů MV210 obsahuje až 32 digitálních tranzistorových vstupů NPN nebo PNP a nebo spínacích kontaktů.
Modul vyžaduje vstupní napájení 24V DC.
Rozsah pracovních teplot tohoto modulu je -40 až +55 °C.

Prohlédnout v e-shopu

Vlastnosti a funkce

100 kHz vstupy pro vysokorychlostní čítání
2 ethernetové porty s možností bypassu
Podpora pro daisy-chain zapojení
Podpora pro Modbus TCP, MQTT, SNMP, SNTP
Možnost komunikace až se 4 TCP klienty najednou
LED pro diagnostiku stavu sítě
Podpora pro záznam dat
Vestavěné hodiny reálného času
Bezplatný konfigurační software ke stažení zde
Synchronní konfigurace dvou nebo více modulů najednou

Daisy-chain konektivita a podpora ethernetového automatického bypassu zabraňují náhodné ztrátě komunikace, pokud se jeden z modulů neočekávaně vypne.

Dostupné varianty

MV210-202	24 V DC, 20 digitálních vstupů NPN/PNP, Ehternet, USB
MV210-204	24 V DC, 20 digitálních vstupů NPN, Ehternet, USB
MV210-212	24 V DC, 32 digitálních vstupů NPN/PNP, Ehternet, USB
MV210-214	24 V DC, 32 digitálních vstupů NPN, Ehternet, USB
MV210-221	24 V DC, 15 digitálních vstupů (6x spínací kontakt, 9x 230 VAC), Ehternet, USB

Technická data

	MV210-202(204) MV210-221	MV210-212(214)
Obecné
Napájení	24 (10…48) V DC
Vlastní spotřeba, max.	5 W	9 W
Komunikace
Rozhraní	Dual Port Ethernet 10/100 Mbit
Konfigurace	USB 2.0 (MicroUSB), Ethernet 10/100 Mbit
Protokol	Modbus TCP
Prostředí
Pracovní teplota	-40…+55 °C
Skladovací teplota	-40…+55 °C
Relativní vlhkost	do 95%, nekondenzující
Krytí	IP20
Rozměry	42 x 124 x 83 mm	82 x 124 x 83 mm
Hmotnost	ca. 400 g
Materiál	plast

Technická data digitálních vstupů

	MV210-202	MV210-212	MV210-204	MV210-214	MV210-221
Počet	20	32	20	32	9+6
Vstupní signál	Spínací kontakt				230 V AC
	NPN/PNP		NPN		kontakt NPN
Frekvence pulzů, max.	100 kHz		400 Hz
Délka pulzu, min.	5 µs (1-8 DI) 1 ms (9-20 DI)	5 µs (1-8 DI) 1 ms (9-32 DI)	1 ms
Integrovaný zdroj napětí	24±3 V		bez nutnosti externího napájení 24±3 V (pouze pro NPN vstupy)
Logická „1“, min	5.5 mA (8.8…30.0 V)		–
Logická „0“, max	1.2 mA (0.0…6.1 V)		–
Přípustné zatížení	–		100 Ohm

I/O modul - 24DI (NPN/PNP), typ MV210-202
I/O modul - 24DI (NPN), typ MV210-204

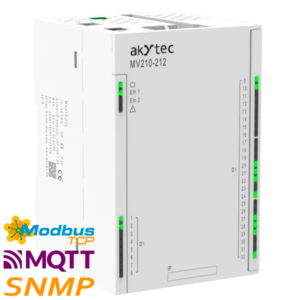

I/O modul - 32DI (NPN/PNP), typ MV210-212
I/O modul - 32DI (NPN), typ MV210-214

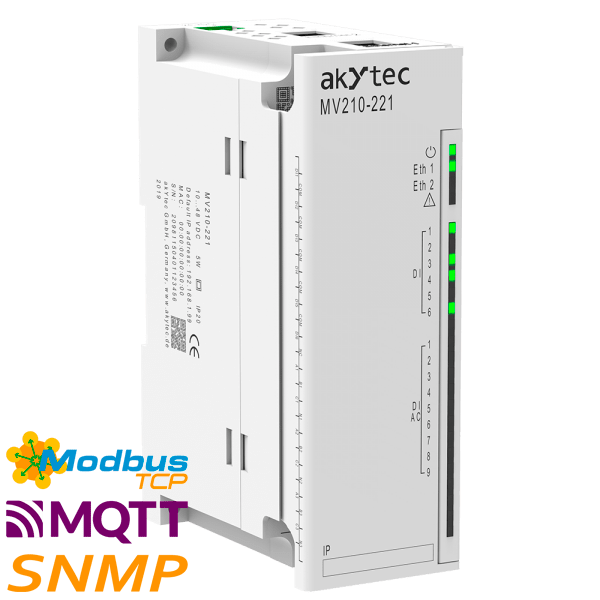

I/O modul - 15DI (NPN, 230VAC), typ MV210-221
