Zemní transformátory

Dodáváme jednofázové i třífázové zemní transformátory s primárním vinutím zalévaným v pryskyřici. Vynikající izolační vlastnosti, robustní konstrukce a krátké dodací termíny.

Popis

Zemní transformátory jsou obvykle zapojeny mezi uzlovým bodem generátoru nebo transformátoru a zemí. Takto lze omezit primární poruchový proud při použití zemního rezistoru s nízkou ohmickou hodnotou. Výhodou je utlumení poruchového proudu a snížení hodnot přechodného přepětí při poruše. Přínos spočívá v omezení poruchových proudů což poskytuje časovou prodlevu potřebnou pro vybavení proudových a napěťových ochran systému. Dochází také k tlumení přechodového napětí při poruše a celý systém je tak schopen odolat vyššímu počtu poruch bez výraznější ztráty účinnosti.

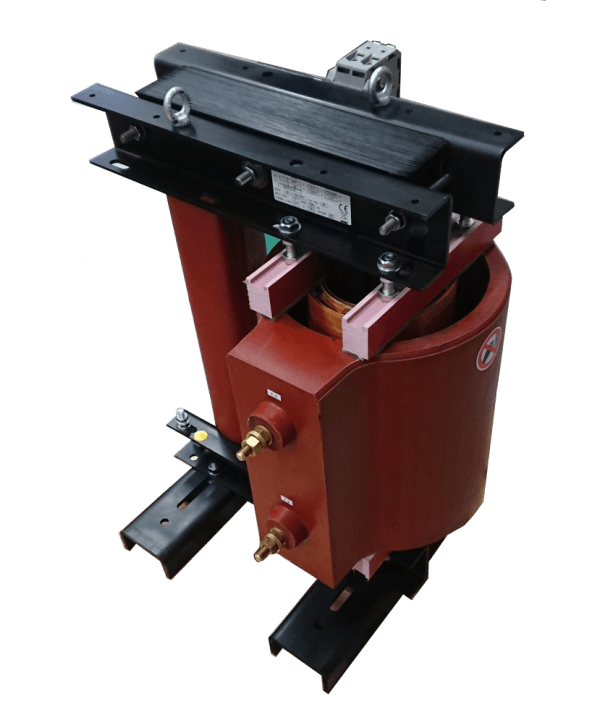

Charakteristická data zemního transformátoru (příklad):
  • Typ zemní transformátor zalévaný v pryskyřici
    Výkon 8 kVA (trvale) / 80 kVA po dobu 10 sekund
    Primární napětí 6350 V
    Sekundární napětí 500 V
    Frekvence 50 (60) Hz
    Izolační hladiny 12/28/75 kV
    Třída izolace F/F
    Chlazení AN
    Vinutí Cu/Cu
    Teplota okolí 50 ° C
