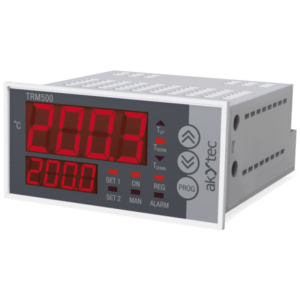

TRM500, regulátor teploty

TRM500 regulátor teploty

1-kanálový regulátor teploty s univerzálním vstupem pro připojení všech typů běžných odporových teploměrů a termočlánků.

Pro řízení procesu je k dispozici:

  • reléový výstup 30A
  • reléový výstup 5A (alarm)
  • stejnosměrný logický výstup 0/5V, 40mA pro SSR.
Prohlédnout v e-shopu

Základní vlastnosti

  • On/Off nebo PID regulace
  • Digitální vstupní filtr s nastavitelnou časovou konstantou
  • Nastavitelná linearizace
  • Monitoring limitní hodnoty
  • 2 LED displeje: zobrazení skutečné a žádané hodnoty
  • 9 stavových LED indikátorů
  • Manuální nastavení výstupu v rozsahu 0-100 %

Digitální vstup

    • přepínání mezi 2 žádanými hodnotami
    • auto/manuál přepínání
    • on/off spínání

Vstupy

  • univerzální vstup pro všechny typy odporových teploměrů a termočlánků:
    • Pt50, Pt100, Pt500, Pt1000, Ni500, Ni1000
    • Z našeho sortimentu můžete využít například snímač teploty vzduchu DTS125L – Pt100.
    • 2, 3 nebo 4-vodičové zapojení
    • termočlánky: B, J, K, N, R, S, T
    • kompenzace “studeného konce”
  • digitální vstup: bezpotenciálový kontakt

Výstupy

  • relé 30A
  • relé 5A (alarm)
  • logický výstup 0/5 V, 40mA (SSR)

Technická data

Obecné
Napájení 230 (96…264) V AC; 50 (47…63) Hz
Vlastní spotřeba, max. 5 VA
Vstupy
RTD
Zapojení 2-, 3-, 4-vodičové
Přesnost 0.25%
Vzorkování pro 3-vodič 0.3 s
Vzorkování 2- / 4-vodič 0.2 s
Impedance vodičů, max. 15 ohm
Referenční spojení interní
TC
Přesnost 0.5%
Vzorkování 0.2 s
Impedance vodičů, max. 100 ohm
Digitální vstup bezpotenciálový kontakt
Impedance vstupu ON, max. 70 ohm
Impedance vstupu OFF, max. 1000 ohm
Reléové výstupy
OUT1 30A / 250 V AC (odporová zátěž),
20A / 30 V DC
OUT2 5A / 250 V AC, 3A / 30 V DC (odporová zátěž)
OUT3 (SSR) 0/5 V, 25-40 mA
Okolní podmínky
Teplota okolí -20…+50 °C
Relativní vlhkost do 80%, nekondenzující
Krytí čelní IP54, zadní IP20
Kryt
Rozměry 96 x 48 x 100 mm
Hmotnost ca. 160 g
Materiál umělá hmota

Podporované typy senzorů

Senzor Měřící rozsah, °C
Pt50, Pt100, Pt500 -100…+850
Pt1000 -100…+300
Ni100, Ni500, Ni1000 -60…+180
K -100…+1300
J -100…+1200
L -100…+800
N -100…+1300
T -200…+400
S 0…+1750
R 0…+1750
B +200…+1800
