Kompaktní programovatelný regulátor SMI200, výrobce AKYTEC GmbH, dodavatel RIA control a.s.

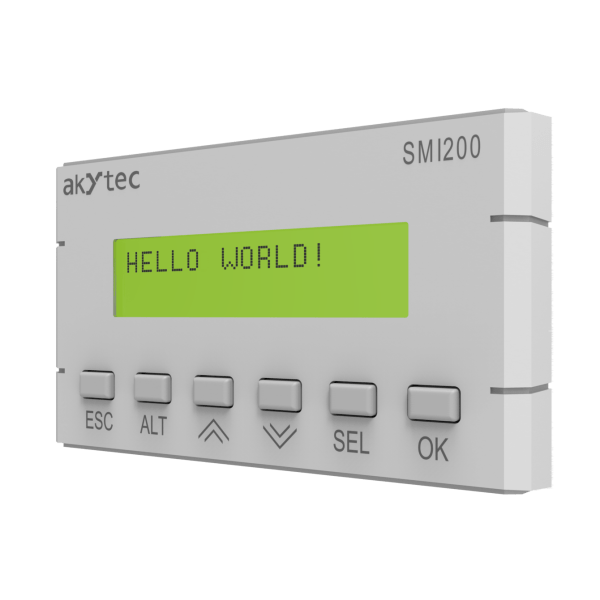

SMI200 programovatelný regulátor

Velmi kompaktní PLC a výjimečně jednoduchá instalace do standardního kruhového otvoru 22,5mm.

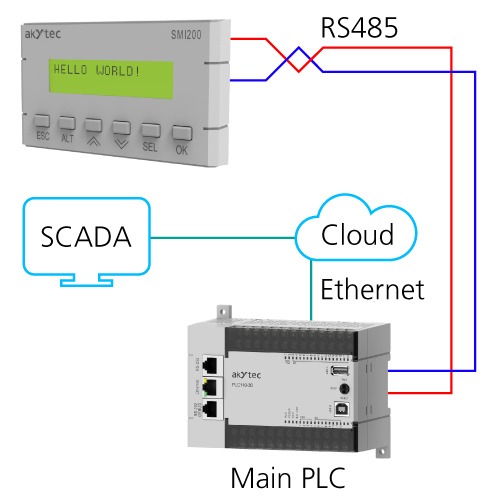

SMI200 je programovatelný kompaktní regulátor. Lze jej použít buď jako kompaktní HMI vedle výkonného PLC nebo jako místní kompaktní PLC + HMI jednotka v kombinaci s rozšiřujícími moduly. Tento volně programovatelný regulátor je vybaven dvouřádkovým LCD displejem, rozhraním mikro-USB a hodinami v reálném čase. V síti Modbus může SMI200 fungovat jako Master, ale také jako Slave. Programování zařízení se provádí pomocí programovacího softwaru akYtec ALP přes micro-USB.

Pomocí SMI200 lze snadno ovládat a nebo regulovat vnitřní nebo venkovní osvětlení, topení, ventilace, klimatizace, čerpadla, a nebo také rolety, žaluzie, dveře a mnoho dalších.

Kompaktní HMI s velmi snadnou instalací a potenciálem PLC

Základní vlastnosti

  • Volně programovatelné zařízení
  • Dvouřádkový 32-znakový LCD displej
  • Master / Slave v síti Modbus přes RS485
  • Snadná montáž do otvoru o průměru 22,5 mm
  • Programovací software akYtec ALP (zdarma)
  • Real time clock

Technická data

Napájení 24 (9…32) V DC
Vlastní spotřeba 2.5 W
Displej podsvícený 2-řádkový LCD, 2×16-snaků
Funkční tlačítka 6
Real time clock ANO
Montáž kruhový otvor 22,5mm
Teplota okolí -20…+55 °C
Krytí IP65 (displej) / IP20 (konektor)
Hmotnost ca. 150g
Progranování
Programovací prostření akYtec ALP
Programovací jazyk FBD
Paměť ROM 128 kB
Retain memory 1020 Byte
Rozhraní
Protokol Modbus RTU / ASCII (Master / Slave)
Baud rate 9.6…115.2 kbit/s
Programování přes Mikro-USB

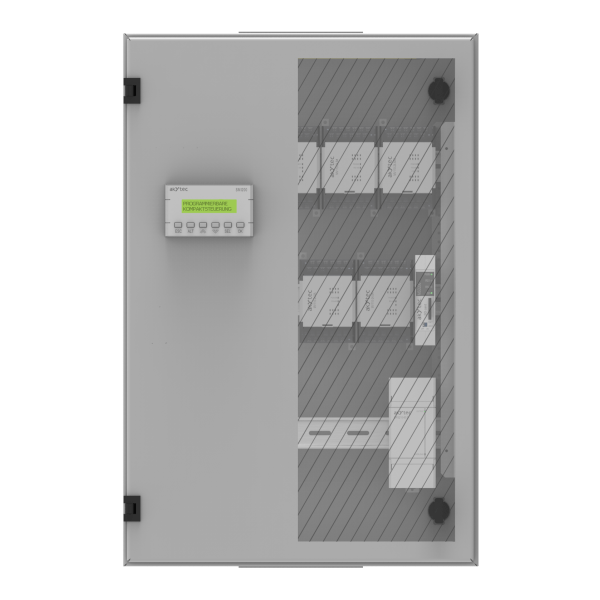

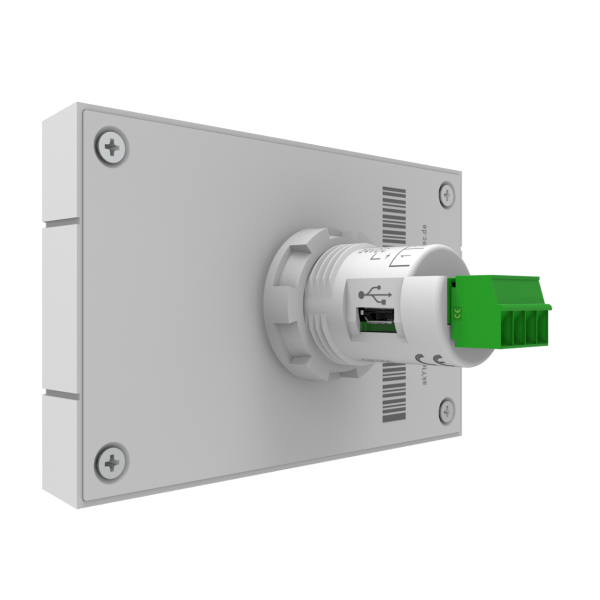

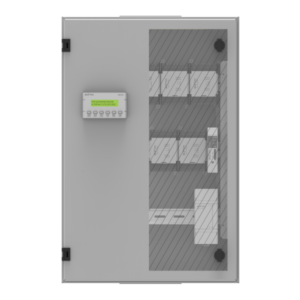

Díky válcové konstrukci lze SMI200 snadno instalovat do standardního kruhového výřezu 22,5 mm v ovládacím panelu nebo ve dveřích ovládací skříně. Toto řešení kromě zjednodušení instalace a úspory místa v rozvaděči zlepšuje použitelnost hlavního PLC. Pro ovládání hlavní jednotky nebo čtení parametrů na displeji není třeba otevírat dveře rozvaděče.

SMI200 nemá žádné digitální ani analogové vstupy ani výstupy, jako alternativu však obsahuje rozhraní RS485, díky čemuž je zařízení výjimečně kompaktní. Kromě toho poskytuje svobodu volby I/O bodům, které tak mohou flexibilně splňovat různé požadavky dané automatizační úlohy.

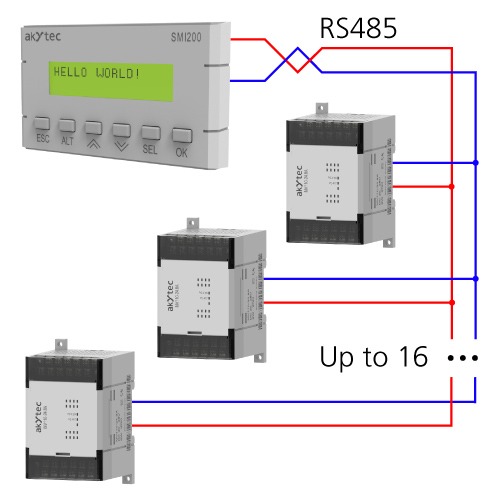

Řídicí systém s SMI200 jako základní jednotkou lze v případě potřeby rozšířit. Libovolnou kombinaci až 16 I/O modulů lze připojit k SMI200 přes rozhraní RS485 přes Modbus. V této síti Modbus může SMI200 fungovat jako Master nebo jako Slave zařízení.

Existuje zde také možnost pro zasílání síťových dat do cloudové služby pomocí SMI200 avšak za předpokladu, že adaptér RS485 na Ethernet / Wi-Fi byl do stávající sítě Modbus integrován.

Tento kompaktní regulátor má svoje opodstatnění díky rozměrům: 100×60 milimetrů a váze 150 gramů. Toto volně programovatelné zařízení je vybaveno dvouřádkovým LCD, rozhraním micro-USB a hodinami v reálném čase. SMI200 umožňuje ovládání a regulaci vnitřního nebo venkovního osvětlení, topení, ventilace nebo čerpadel, stejně jako např. rolet nebo dveří.
