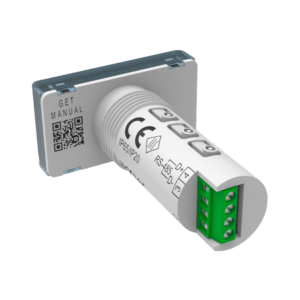

SMI2 zobrazovač RS485, výrobce AKYTEC GmbH, dodavatel RIA control a.s.

SMI2 zobrazovač pro RS485

SMI2 lze použít ke zobrazení a sledování průmyslových procesů přes rozhraní RS485.

Rychlá a jednoduchá instalace do standardního kruhového otvoru ∅22,5mm.

Prohlédnout v e-shopu

Základní vlastnosti a funkce

  • Může být použit jako Modbus Master nebo Slave
  • Zobrazuje hodnoty v komunikaci RS 485
  • Podpora několika typů proměnných: int, word, float, string
  • Zobrazuje alarm pro hodnoty mimo zadaný rozsah
  • Podporované protokoly: Modbus RTU / ASCII

Technická data

Napájení 12 / 24 (10,5 … 30) V DC
Vlastní spotřeba ≤ 1,5 W
Protokoly ModBus RTU / ASCII, akYtec (Master / Slave)

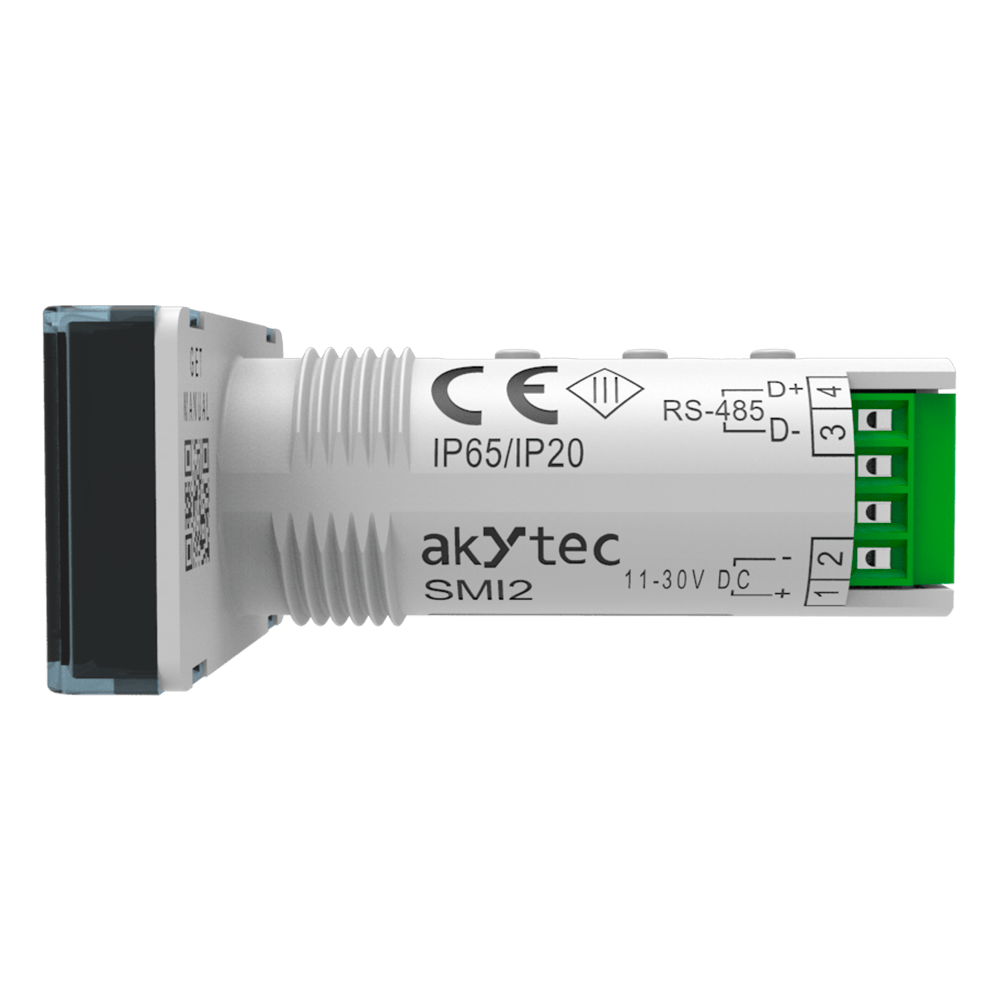

Interface RS485 (2-vodičové)
Přenosová rychlost 2,4 … 115,2 kBit / s
Displej 7-segmentový LED
Počet míst 4-místný
Výška znaku 14 mm

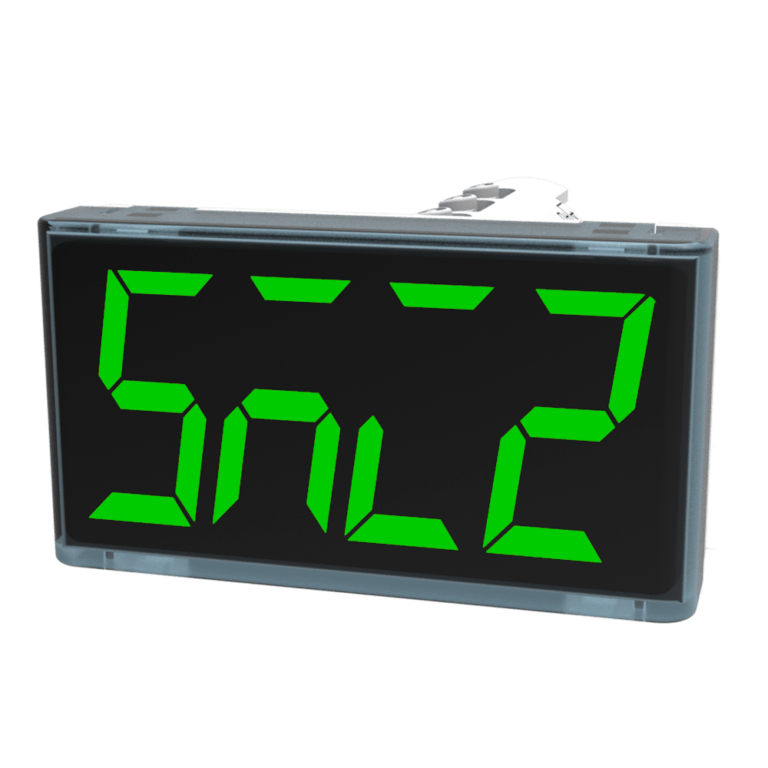

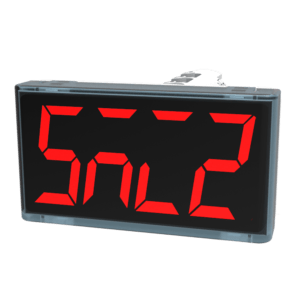

Barva displeje červená nebo zelená
Krytí IP65 (displej) / IP20 (konektor)
Rozměry / Hmotnost 48 x 26 x 65 mm / 30 g
Montážní otvor ∅ 22,5 mm
Třída ochrany III
Rozsah teplot -30…+70°C (pracovní) / -40…+80°C (skladování)
Vlhkost vzduchu do 80% (nekondenzující)



Snadná instalace, univerzální použití

SMI2 je univerzální zobrazovací jednotka pro sledování průmyslových procesů přes  rozhraní RS485 a naměřené hodnoty mohou být zobrazeny až čtyřmi číslicemi. SMI2 má kompaktní, standardizovaný design s instalací do standardního vrtání 22,5 mm. To umožňuje rychlou a snadnou instalaci kdy i více displejů může být instalováno přímo do dveří rozvaděče nebo na panel.

Lze jej použít jako pomocný zobrazovací displej pro vzdálená pracoviště nebo přímo na u procesu na dveřích rozvaděče. Častým případem použití je zobrazení aktuálních otáček motoru a nebo výstupní frekvence u frekvenčních měničů.

Displej SMI2 – RS485 lze použít pro velké množství úkolů. Například pro jednoduché řídicí systémy bez vlastního displeje mohou být důležitá data z PLC nebo I / O modulů pro diagnostické účely zobrazena prostorově úsporným způsobem. Modul SMI2 lze také nainstalovat na dálkové ovládací panel, aby se zobrazily potřebné řídicí hodnoty v blízkosti obsluhy. Displeje lze rychle a snadno integrovat do stávající sítě pomocí přiloženého konfiguračního softwaru.
