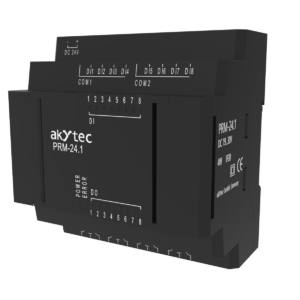

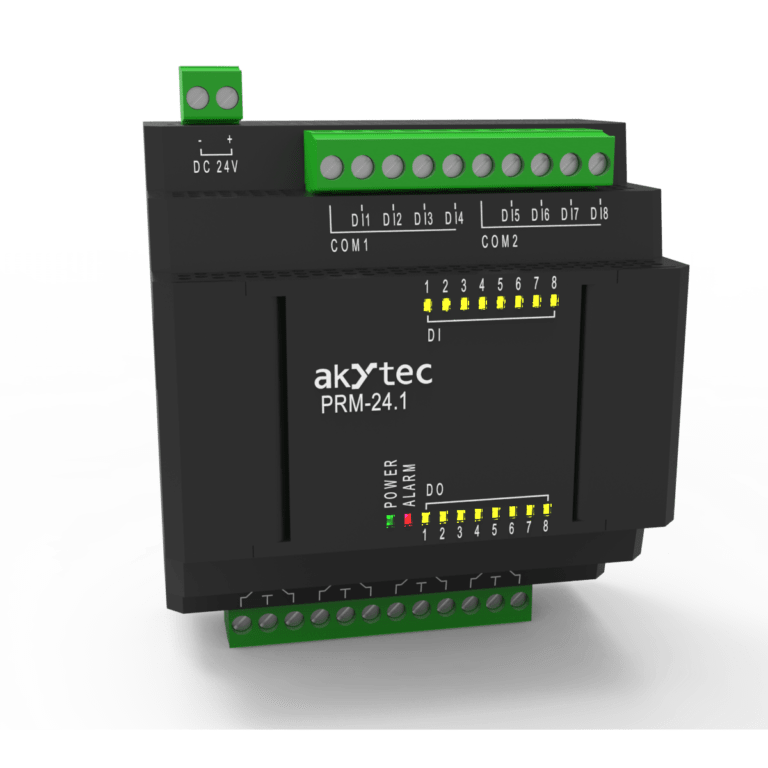

Rozšiřující modul PRM pro relé PR200

PRM rozšiřující moduly pro PR200

PRM je rozšiřující modul pro programovatelné relé PR200. Poskytne Vám další digitální a nebo analogové vstupy/výstupy s jejich pomocí dokážete vyřešit ještě více úloh a funkcí ve Vaší aplikaci.





Snadná instalace, univerzální použití

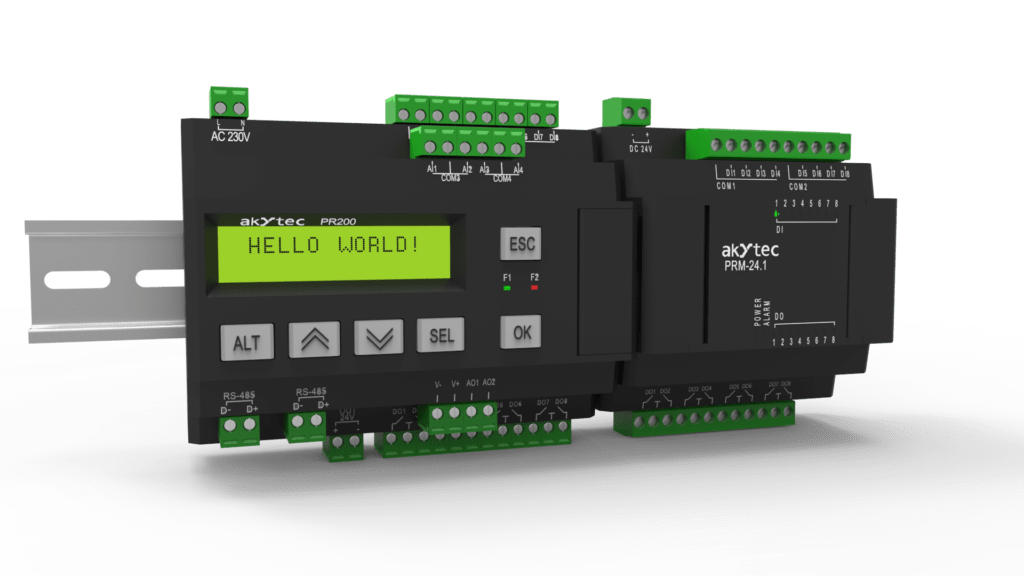

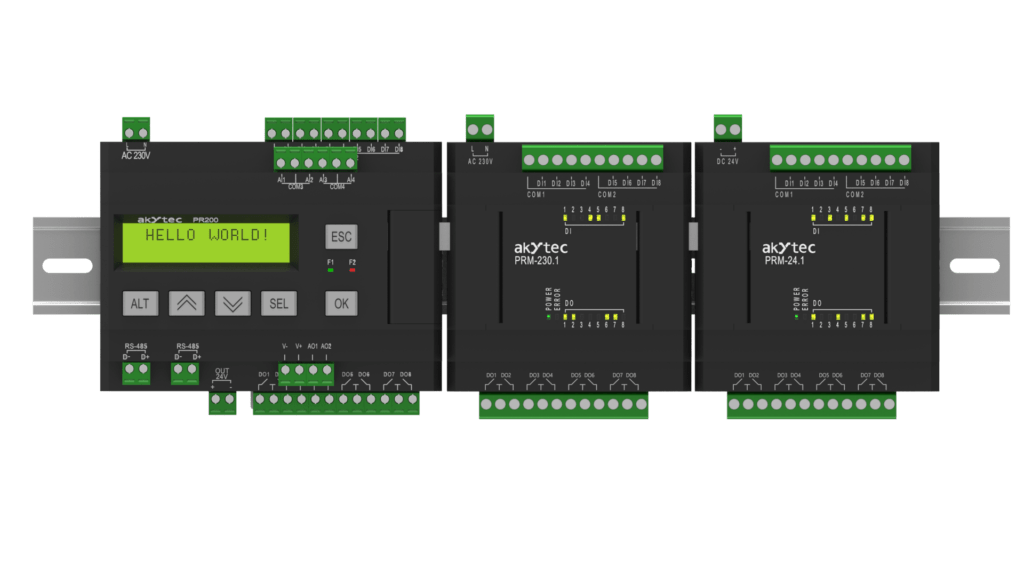

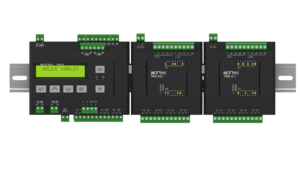

PRM představuje nejrychlejší konfiguraci a nejpohodlnější instalaci dalších digitálních nebo analogových I/O pro programovatelné relé PR200 od akYtec. Tento modul se připojuje k základní jednotce PR200 odečtěte přímo přes interní sběrnici, která zajišťuje mnohem rychlejší a spolehlivou komunikaci ve srovnání s RS485. Kromě toho je komunikace přes interní sběrnici nevyžaduje žádnou další konfiguraci.

• Nezávislé napájení (24V DC nebo 230V AC dle typu)
• Stejný výkon jako u základní jednotky PR200
• Snadné připojení, demontáž a výměna
• Galvanické oddělení mezi napájecím zdrojem a skupinami vstupů/výstupů

Technická data

PRM-230.1 PRM-230.3 PRM-24.1 PRM-24.3
Obecné
Napájení 230 (90…264) V AC;
50 (47…63) Hz
24 (19…30) V DC
Vlastní spotřeba, max. 8 VA 4 W
Montáž DIN lišta
Teplota okolí -20…+55 °C
Krytí IP20
Rozměry 80 x 108 x 58 mm
Hmotnost ca. 250 g
Vstupy
Počet 8 4 8 4
Typ Digitální Analogový Digitální Analog
Možnosti Spínací kontakt RTD, TC,
0-4 kohm
0(4)-20 mA, 0-1 V
Spínací kontakt (PNP otevřený kolektor) RTD, TC,
0-4 kohm
0(4)-20 mA, 0-1 V
Logický stav 1 159…264 V AC (0.75…1.5 mA) 15…30 V DC (5 mA)
0 0…40 V AC (0…0.5 mA) -3…+5 V DC (0…1 mA)
Galvanické oddělení skupiny po 4 skupiny po 4
ADC rozlišení 16 bit 16 bit
Výstupy
Počet 8 2 8 2
Typ Digitální Analogový Digitální Analogový
Možnosti relé (NO) 4-20 mA, 0-10 V, 0-5 V,
0-20(24) mA
relé (NO) 4-20 mA,
0-10 V, 0-5 V,
0-20(24) mA
Galvanické oddělení skupiny po 2 skupiny po 1 skupiny po 2 skupiny po 1
Zatížitelnost AC 5 A, 250 V (resistive) 5 A, 250 V (resistive)
DC 3 A, 30 V 3 A, 30 V
Minimální zatížení, proud 10 mA (at 5 V DC) 10 mA (at 5 V DC)
DAC rozlišení 12 bit 12 bit

Instrukce pro objednání



PRM X . X
Napájení
230 (94…264) V AC 230
24 (19…30) V DC 24
Vstupy/Výstupy
8 DI, 8 DO 1
4 AI, 2 AO 3



Dostupné varianty

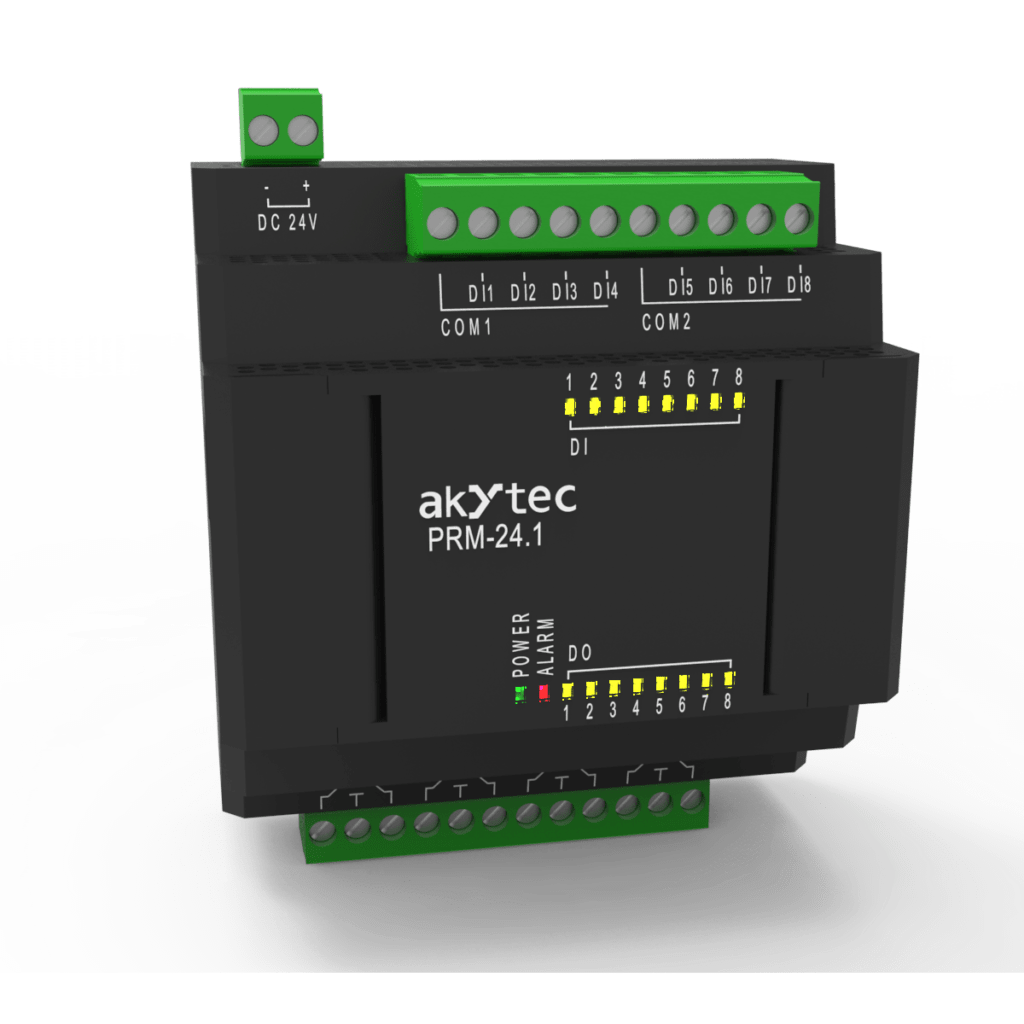

PRM-230.1 napájení 230 VAC, rozšíření 8 DI a 8 DO (reléový).
PRM-24.1 napájení 24 VAC, rozšíření 8 DI a 8 DO (reléový).
PRM-230.3 napájení 230 VAC, rozšíření  4 AI a 2 AO.
PRM-24.3 napájení 24 VAC, rozšíření  4 AI a 2 AO.
