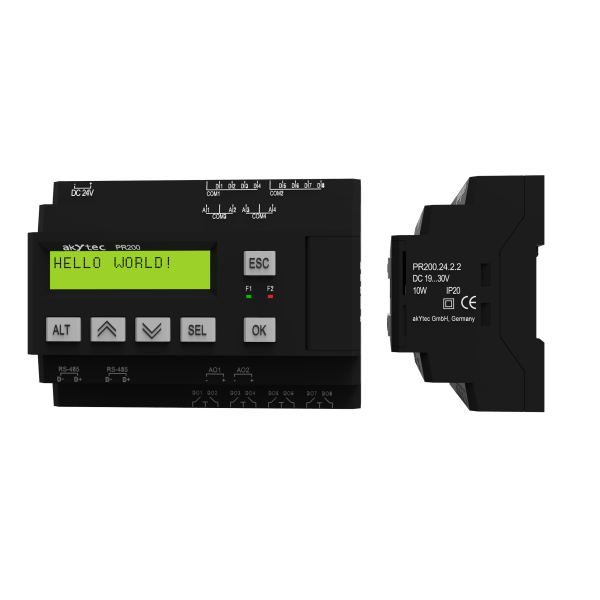

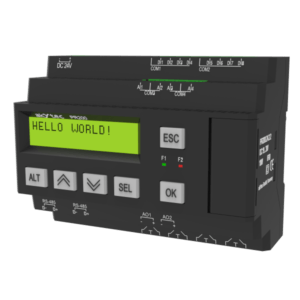

Vlastnosti a funkce
- Až 8DI + 8DO + 4AI + 2AO + LCD + 2xRS485 v jednom zařízení
- Připojení různých typů senzorů 4-20mA, 0-10V, termistorů (PTC, KTY, Pt1000) a dalších akčních členů
- Řízení výstupů dle stavu vstupního signálu a uživatelských logických funkcí
- Konfigurace pomocí funkčních tlačítek nebo pomocí softwaru ALP
- Komplexní programování LCD displeje
- 2 programovatelné LED diody
- Master a / nebo Slave v síti Modbus
- Hodiny v reálném čase
- Rozšiřující moduly

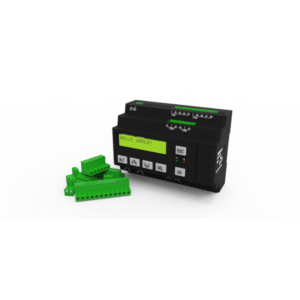

- Odnímatelné svorkovnice
Technická data
|
PR200.230.1.x |
PR200.230.2(4).x |
PR200.24.1.x |
PR200.24.2(4).x |
| Napájení |
230 (90…264) V AC;
50 (47…63) Hz |
24 (19…30) V DC |
| Vlastní spotřeba, max. |
10 VA |
17 VA |
10 W |
| Interní napěťový zdroj |
– |
24±3 V DC 100 mA |
– |
| Real Time Clock |
Záloha až 5 let
(baterie CR2032) |
| Display |
Podsvícený LCD,
2-řádky x 16-znaků |
| Funkční klávesy |
6 |
| Programování |
| Prostředí |
akYtec ALP |
| Jazyk |
FBD |
| Interface |
Mini-USB |
| ROM |
128 kB |
| Paměť |
1016 Byte |
| Komunikace |
| Interface karta |
PR-IC485 (max. 2) |
| Interface |
RS485 |
| Protokoly |
Modbus RTU / ASCII
(Master / Slave) |
| Přenosová rychlost |
9.6…115.2 kBit/s |
| Digitální vstupy |
| Počet |
8 |
8 |
| Typ |
Spínací kontakt |
Spínací kontakt
PNP-otevřený kolektor
Digitální signaly
-3…30 V DC |
| Logické stavy |
1 |
159…264 V AC
(0.75…1.5 mA) |
15…30 V DC
(5 mA) |
|
0 |
0…40 V AC
(0…0.5 mA) |
-3…+5 V DC
(0…1 mA) |
| Galvanická izolace |
ve skupinách po 4 |
| Univerzální vstupy |
| Počet |
– |
4 |
– |
4 |
| Signál |
– |
Analog /
Digital |
– |
Analog /
Digital |
| Galvanická izolace |
none |
| Analogový vstup |
– |
4-20 mA,
0-10 V,
0-4 kohm |
– |
4-20 mA,
0-10 V,
0-4 kohm |
| Rozlišení ADC |
12 bit |
| Digitální výstupy |
| Počet |
6 |
8 |
6 |
8 |
| Typ |
relé, NO |
| Galvanická izolace |
ve skupinách po 2 |
| Zatížitelnost |
AC |
5 A, 250 V
(resistive load) |
|
DC |
3 A, 30 V |
| Minilální zatížení, proud |
10 mA (at 5 V DC) |
| Analogové výstupy |
| Počet |
– |
2 |
– |
2 |
| Výstup |
– |
4-20 mA,
0-10V
(PR200.X.4) |
– |
4-20 mA, 0-10V
(PR200.X.4) |
| Povolené zatížení |
– |
12…30 V,
max. 1 kohm |
– |
12…30 V,
max. 1 kohm |
| Rozličení DAC |
10 bit |
| Podmínky prostředí |
| Teplota okolí |
-20…+55 °C |
| Teplota skladování |
-25…+55 °C |
| Vlhkost |
up to 80% (nekondenzující) |
| Krytí |
IP20 |
| Rozměry |
| Rozměry |
123 x 108 x 58 mm |
| Hmotnost |
ca. 350 g |
| Materiál |
plast |
Instrukce pro objednání
| PR200 |
– |
X |
. |
X |
. |
X |
|
|
|
|
|
|
|
|
|
| Napájení |
|
|
|
|
| 230 (94…264) V AC |
230 |
|
|
|
| 24 (19…30) V DC |
24 |
|
|
|
| Vstupy/Výstupy |
|
|
|
| 8 DI, 6 DO |
1 |
|
|
| 8 DI, 4 AI, 8 DO, 2 AO (4-20 mA) |
2 |
|
|
| 8 DI, 4 AI, 8 DO, 2 AO (0-10 V) |
4 |
|
|
| Rozhraní |
|
|
| žádné |
0 |
|
| RS485 |
1 |
|
| 2x RS485 |
2 |
|
Dostupné varianty
| PR200.24.1.1 |
24 V DC, 8DI + 6DO, LCD, 1x RS485 (Modbus RTU/ASCII) |
| PR200.24.2.0 |
24 V DC, 8DI + 8DO + 4AI + 2AO (4-20 mA), LCD |
| PR200.24.2.2 |
24 V DC, 8DI + 8DO + 4AI + 2AO (4-20 mA), LCD, 2x RS485 (Modbus RTU/ASCII) |
| PR200.24.4.0 |
24 V DC, 8DI + 8DO + 4AI + 2AO (0-10 V), LCD |
| PR200.24.4.2 |
24 V DC, 8DI + 8DO + 4AI + 2AO (0-10 V), LCD, 2x RS485) |
| PR200.230.1.1 |
230 V AC, 8DI + 6DO, LCD, 1x RS485 (Modbus RTU/ASCII) |
| PR200.230.2.0 |
230 V AC, 8DI + 8DO + 4AI + 2AO (4-20 mA), LCD |
| PR200.230.2.2 |
230 V AC, 8DI + 8DO + 4AI + 2AO (4-20 mA), LCD, 2x RS485 (Modbus RTU/ASCII) |
| PR200.230.4.0 |
230 V AC, 8DI + 8DO + 4AI + 2AO (0-10 V), LCD |
| PR200.230.4.2 |
230 V AC, 8DI + 8DO + 4AI + 2AO (0-10 V), LCD, 2x RS485 |

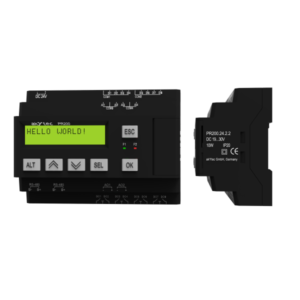

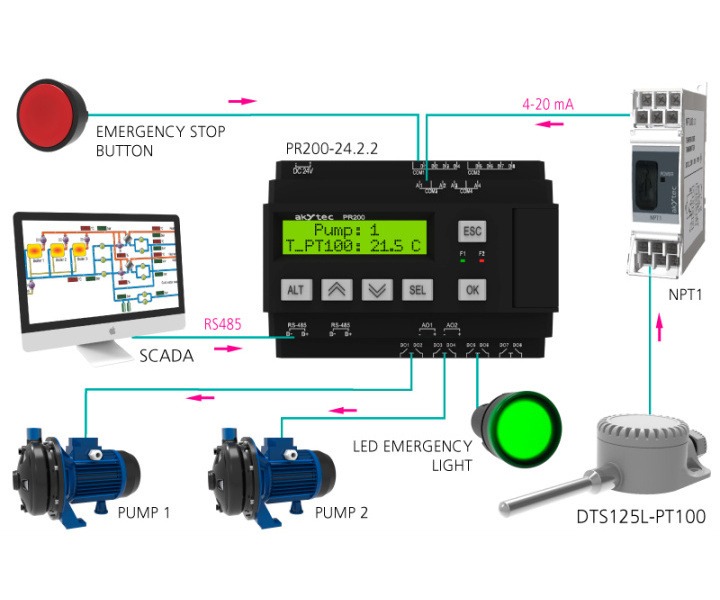

Programovatelné relé PR200 je možno velmi rychle naprogramovat bez hlubší znalosti programovacího jazyka pomocí velmi intuitivního software s pomocí logických symbolů a bloků.
Tuto jednoduchou a pohodlnou formu programování využívající systém FBD = Function Block Diagram umožňuje bezplatně dodávaný software „akYtec ALP“. Připojení z PC realizováno standardním USB konektorem. Programovat relé je též možně přímo prostřednictvím vlastního displeje.
K dispozici jsou verze relé s napájením 230 VAC nebo 24 VDC.

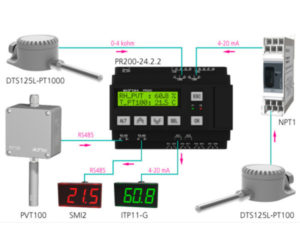

Rozsáhlé množství kombinací digitálních a analogových vstupů a výstupů Vám vždy dává možnost vybrat správnou variantu pro Vaši aplikaci. Relé je též možno dodat s komunikační kartou pro RS485.

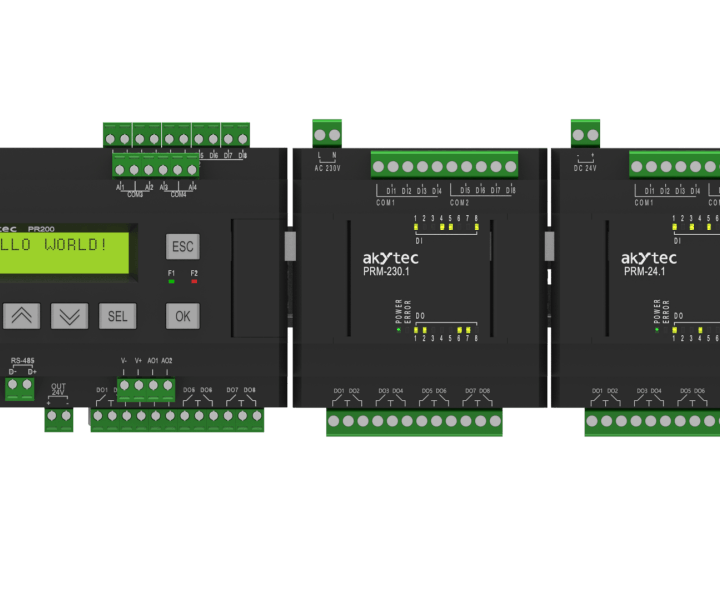

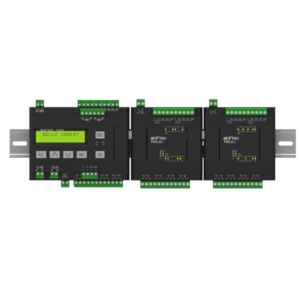

Programovatelné relé PR200 je dále možno rozšířit o další digitální vstupy/výstupy pomocí rozšiřujících modulů PRM.
Programovací prostředí aktYtec ALP ke stažení zde
