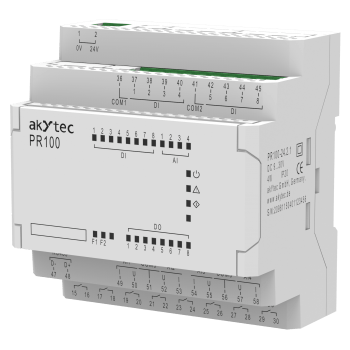

PR100 mini-PLC, 20 I/O

PR100 je kompaktní univerzální programovatelné relé (mini-PLC). Toto mini-PLC je vybaveno 20-ti vstupy a výstupy, logickými, časovými, čítacími, výstupními funkcemi a hodinami reálného času. Představuje ideální volbu pro řešení základních automatizačních procesů při řízení osvětlení, čerpadel, vytápění, ventilace a dalších systémů.

Prohlédnout v e-shopu

Vlastnosti a funkce

  • 8 digitálních vstupů / 8 digitálních výstupů (relé)
  • 4 analogové výstupy pro připojení analogových signálů 4-20 mA nebo 0-10 V nebo digitálních signálů On/Off
  • 1 port RS485 pro komunikaci MODBUS
  • Rozsah provozních teplot: -40… + 55°C
  • Napájení přes USB v programovacím režimu
  • Dostupné softwarové funkce: logické a matematické funkce / uchování a zpracování proměnných / denní a týdenní časovač
  • Rozsahy analogových vstupů konfigurovatelné  softwarově
  • Připojení snímačů se signálem 4-20mA/0-10V např.: hladiny, tlaku, teploty, vlhkosti, průtoku, rychlosti, otáček
  • Řízení výstupů dle vstupného stavu a/nebo logiky uživatelské aplikace
  • 2 programovatelné LED diody (červená a zelená)
  • Master nebo Slave v Modbus síti po sběrnici RS485
  • Hodiny reálného času a jejich funkce
  • Rozšiřující moduly Mx110 připojené přes RS485 – pro více vstupů a výstupů

Dostupné varianty

TypSpecifikace

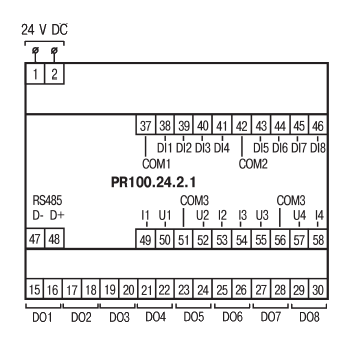

PR100.24.2.124 V DC, 8DI + 8DO + 4AI, 1x RS485 (Modbus RTU/ASCII)

Technická data

Obecné
Napájení 24 (9…30) V DC
Vlastní spotřeba, max. 4 W
Hodiny reálného času Backup 5 years (CR2032)
Hodiny reálného času, přesnost ± 3 s/day
Rozšiřující modulu none
Programování
Programovací software akYtec ALP
Programovací jazyk FBD
Rozhraní Mini-USB
Paměť ROM 128 kB
RAM 16 kB
Mezipaměť 1 kB
Síťová proměnná 128 Byte
Komunikace
Rozhraní RS485
Protokoly Modbus RTU / ASCII (Master / Slave)
Baud rate 9.6…115.2 kBit/s
Digitální vstupy
Počet 8
Typ spínací kontakty
Logické stavy 1 8.5…30 V DC (2…5 mA)
0 -3…+5 V DC (0…15 mA)
Galvanické oddělení ve skupinách po 4 4
Univerzální vstupy
počet 4
Vstupní signál Analogový / Digitální
Galvanické oddělení ne
Analogový vstup 4-20 mA, 0-10 V
Rozlišení ADC 12 bit
Digitální výstupy
Počet 8
Typ relay, NO
Galvanické oddělení individual
Zatížení AC 5 A, 250 V (odporová zátěž)
DC 3 A, 30 V
Min. zatížení 10 mA (při 5 V DC)
Pracovní teplota -40…+55 °C
Skladovací teplota -25…+55 °C
Vlhkost do 80 % (při +25 °C, nekondenzující)
Krytí IP20

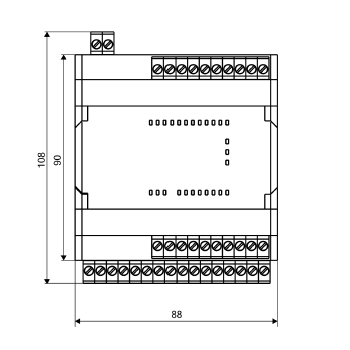

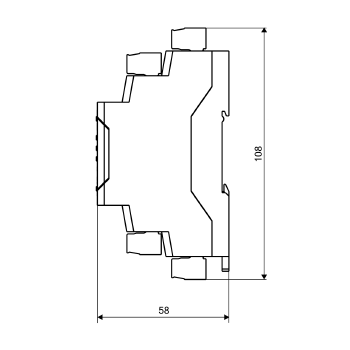

Rozměry 88 × 108 × 58 mm
Hmotnost approx. 250 g

PR100 je Mini-PLC navržené k implementaci základních řídicích systémů pro aplikace, jako například ovládání osvětlení, řízení čerpadel, ventilace,  topení a mnoha dalších.

Klíčovou výhodou PR100 jsou jeho rozměry, se šířkou pouhých 88mm nabízí celkem 20 vestavěných analogových a digitálních vstupů a výstupů, jeden port RS485 (s protokolem Modbus RTU/ASCII) a rozsáhlou funkčnost.

Toto mini-PLC lze rozšířit o moduly řady Mx110 připojené přes RS485.

Relé lze naprogramovat lze i  bez hlubší znalosti programovacího jazyka pomocí velmi intuitivního software s pomocí logických symbolů a bloků. Výsledný řídicí algoritmus se nahrává do paměti zařízení pomocí připojení kabelem micro-USB.

Aplikační program je napsán ve formátu funkčních bloků v programovacím softwaru akYtec ALP, který je k dispozici zdarma.
