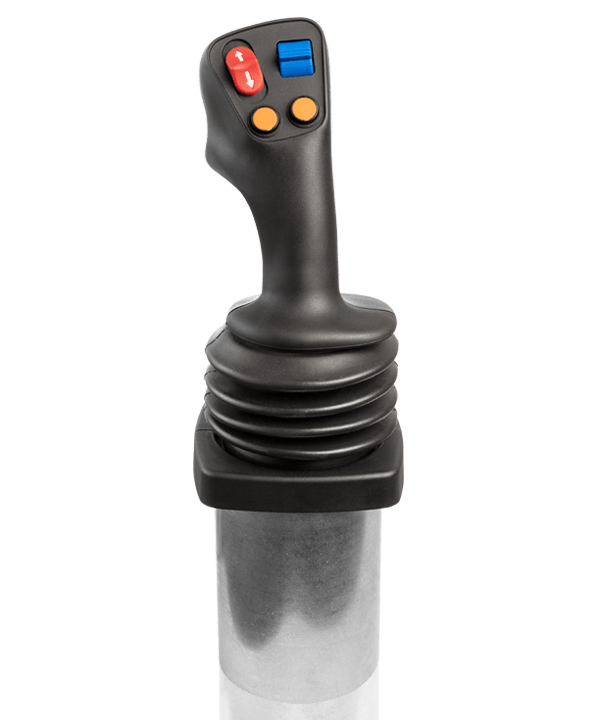

Pákový ovladač V85/VV85

CAN bus

• CAN SAE J1939
• CANopen CiA DS 301
• CANopen Safety CiA 304
• rozšíření až o 32 externích digitálních vstupů a 32 LED-výstupů
• možnost SIL 2 / PL d

Proudový výstup

• 0…10…20mA
• 4…12…20mA
• 20…0…20mA
• 20…4…20mA
• 20…0…-20mA
• možnost SIL 2 / PL d

Napěťový výstup

• Us= 5V / 9-32V
• 0,5…2,5…4,5V
• 0…5…10V
• 10…0…10V
• 10…0…-10V
• 0,25Us…0,5Us…0,75Us
• možnost SIL 2 / PL d

Profibus DP

• napájení 18-30V
• rozšíření až o 16 externích digitálních vstupů a  16 LED-výstupů
• přenosová rychlost až 12 Mbit/s
• hlavní osa s konfigurovatelnými signály směry a nulové polohy

Profinet / Profinet Safe

• napájení 18-30V
• rozšíření až o 16 externích digitálních vstupů a  16 LED-výstupů
• přenosová rychlost až 100 Mbit/s
• hlavní osa s konfigurovatelnými signály směry a nulové polohy

PWM výstup

• vhodný až pro 4 proporcionální ventily
• řídící proud ventilu max. 3A
• 5 konfigurovatelných spínaných výstupů 2A

Digitální výstupy

• 8 bit gray kód
• 8 bit binární kód
• napájení 9-36V

Další funkce

• vratná pružina
• třecí brzda
• mechanické kroky páky max. 5
• různé úhly vychýlení páky
  +/-10°
  +/-15°
  +/-20°
  +/-25°
• aretace páky v koncových polohách
