NPT4 - Kompaktní převodník teploty na 0(4)-20mA | RIA control

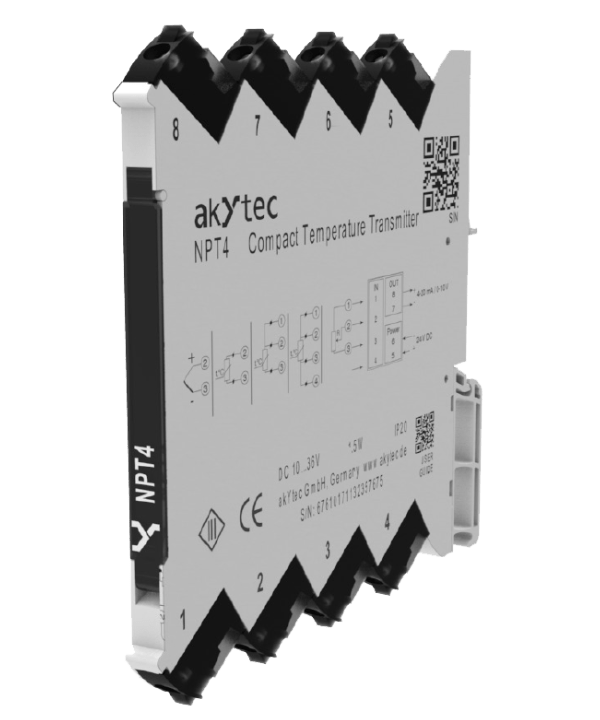

NPT4 převodník teploty

montáž na DIN lištu / šířka 6mm

NTP4 je univerzální převodník teploty velmi kompaktních rozměrů je určeno pro převod signálu z TC a/nebo  RTD (2-, 3- nebo 4-vodičového) na standardní signál 4-20 mA nebo 0(2) -10 V. Tento převodník teploty má detekci chyb v případě přerušení senzoru a jeho vstup je chráněn proti zkratu. Napájecí obvod je chráněn proti přepólování. NPT4 je konfigurován přes rozhraní USB.



Základní vlastnosti

  • Kompatibilní s většinou běžně dostupných snímačů teploty TC nebo RTD (viz. tabulka níže)
  • Podporuje 2-, 3- nebo 4- vodičové zapojení
  • Analogový výstup 0-5 mA / 0(4) -20 mA / 0(2) -10 V
  • Provozní teplota -40 … + 70 ° C
  • Vysoká přesnost a rozlišení
  • Vysoká spolehlivost
  • Nastavení pomocí rozhraní USB

NPT4 je navržen pro univerzální použití v průmyslových aplikacích. Tyto snímače teploty lze použít ve všech automatizačních systémech, ve kterých se používají různé typy teplotních čidel a výstupní signály je třeba převádět na proudové nebo napěťové standardní signály. Podporuje všechny běžné typy termočlánků a odporových teploměrů.

Technická data

Napájení 24 (10 … 36) V DC
Vlastní spotřeba max. 1,5W
Galvanické oddělení 1500V
USB vstup microUSB (USB2.0 Full Speed)
Analogový vstup 1x
Analogový výstup 1x
Výstupní signál 0-5 mA, 0(4)-20 mA, 0-5 V, 0(2)-10 V
Rozlišení DAC 12 bit
Přesnost 0,5% pro TC
0,25% pro RTD
Rozlišení ADC 15 bit
Rozměry / Hmotnost 6,1 x 113 x 115 mm / 200 g
Krytí IP20
Rozsah teplot -40…+70°C



Kompatibilní teplotní čidla

Senzor Rozsah senzoru (°C)
Pt50 -200…+850
Pt100 -200…+850
50P -200…+850
50M -180…+200
Cu50 -50…+200
100P -200…+850
100M -180…+200
Cu100 -50…+200
Ni100 -60…+180
J -200…+1200
N -200…+1300
K -200…+1300
S 0…+1750
R 0…+1750
B +200…+1800
A 0…+2500
T -200…+400
L -200…+900
