NPT1 převodník teploty

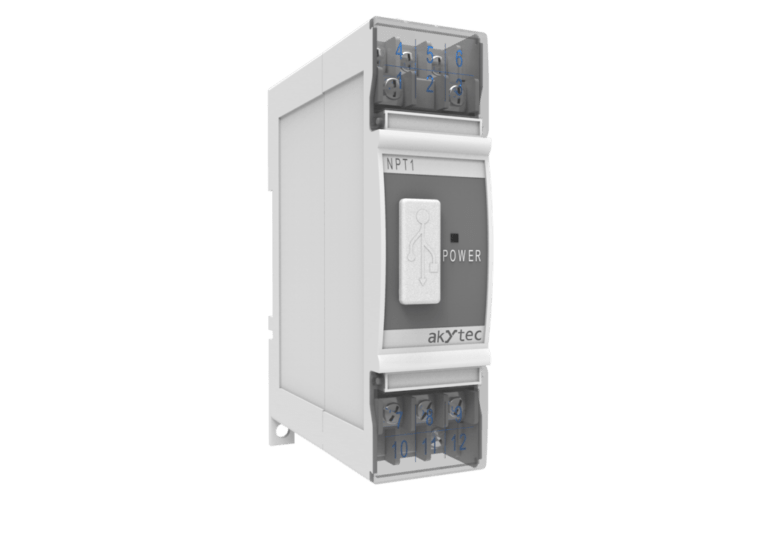

NPT1 je univerzální převodník teploty pro montáž na DIN lištu. Převádí signál z teplotního senzoru, z termočlánku nebo z RTD na standardní signál 0(4)-20 mA. Konfigurace se provádí přes rozhraní USB, software je součástí dodávky. Není potřeba žádný programovací adaptér.



Základní vlastnosti

  • Kompatibilní s většinou běžně dostupných snímačů teploty (viz. tabulka níže)
  • Provozní teplota -40 … + 85 ° C
  • Vysoká přesnost a rozlišení
  • Vysoká spolehlivost
  • Nastavení pomocí rozhraní USB

NPT1 je navržen pro univerzální použití v průmyslových aplikacích. NPT1 lze použít ve všech automatizačních systémech, ve kterých se používají různé typy teplotních senzorů a výstupní signály je třeba převést na standardní signál 0 (4) -20 mA.

Technická data

Napájení 24 (12 … 36) V DC
Spotřeba max. 35mA (provoz)
max. 50mA (konfigurace)
Analogový vstup 1x
Analogový výstup 1x
Výstupní signál 0(4) – 20 mA
Přesnost 0,5% pro TC
0,25% pro RTD
Chyba linearity max. ±0,1%
Odpor vodiče 100 Ohm
Přípustné zatížení max. 600 Ohm při 24 VDC
max. 1200 Ohm při 36 VDC
Rozměry / Hmotnost 27 x 110 x 77 mm / 100 g
Krytí IP20
Rozsah teplot -40…+85°C



Kompatibilní teplotní čidla

Senzor Rozsah senzoru (°C)
Pt50 -200…+750
Pt100 -200…+750
Pt1000 -200…+850
Ni100 -55…+175
J -200…+1200
N -200…+1300
K -200…+1300
S 0…+1750
R 0…+1750
B +200…+1800
T -200…+400
