I/O modul – univerzální analogové vstupy (RS485)

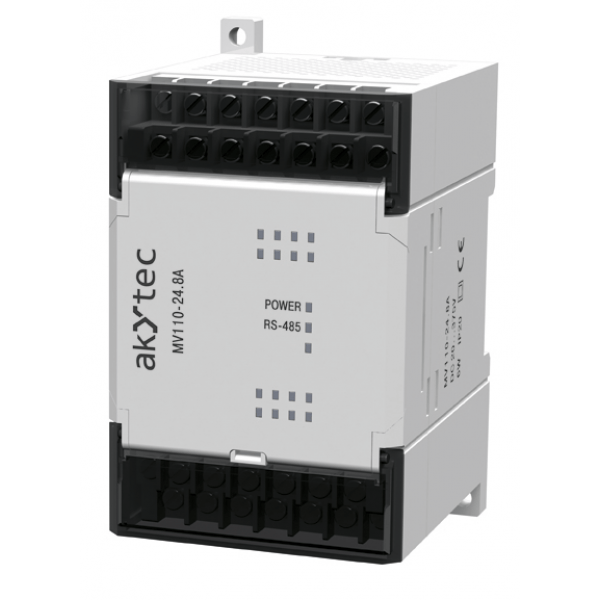

I/O modul analogových vstupů MV110-24.8A je vybaven 8 analogovými vstupy, které lze připojit k různým typům RTD, termočlánkům, snímačům polohy a standardním signálům, jejich seznam naleznete níže na stránce. Vstupy lze také využít jako digitální.
Pro komunikaci s řídicí jednotkou je vám k dispozici rozhraní RS485, s podporovaným protokolem Modbus TCP RTU/ASCII.
Modul vyžaduje vstupní napájení 24V DC.
Rozsah pracovních teplot tohoto modulu je -20 až +55 °C.

Prohlédnout v e-shopu

Moduly vstupů a výstupů řady Mx110 nabízejí cenově výhodné a flexibilní řešení v distribuovaných automatizačních systémech. Tyto robustní digitální a analogové moduly se používají pro decentralizovaný sběr dat a řízení procesů. Mohou také sloužit jako dobrý doplněk stávajících systémů nebo pro vytváření nových vysoce výkonných systémů.
Díky osvědčené technologii sběrnice RS485 a inteligentním funkcím, jako je počítadlo pulzů nebo diagnostika stavu senzoru, lze moduly MX110 použít v různých oblastech, jako je technologie budov, zpracovatelský průmysl atd.
I/O moduly řady Mx110, na rozdíl od mnoha jiných distribuovaných I/O systémů, nevyžadují žádné sběrnicové spojky nebo napájecí moduly. Veškeré komponenty pro komunikaci a napájení jsou součástí každé jednotky Mx110. Proto mohou být systémy s malým počtem I/O bodů ekonomicky rozumné.

Technická data

Obecné
Napájení 24 (20…28) V DC
Vlastní spotřeba, max. 6 W
Analogové vstupy 8
Vstupní signály RTD
TC
Snímače polohy
Standardní signály
Použitelné jako digitální vstupy ANO, 8x
Chyba měření, max. RTD ±0.25%
TC ±0.5%
Snímače polohy ±0.25%
Standardní signály ±0.25%
Čas vzorkování na vstup, max. RTD 0.9 s
TC 0.6 s
Snímače polohy 0.6 s
Standardní signály 0.6 s
Galvanické oddělení 1500 V
Rozlišení 16 bit
Komunikace
Rozhraní RS485
Protokol Modbus RTU / ASCII
Baud rate 2.4…115.2 kBit/s
Pracovní teplota -20…+55 °C
Skladovací teplota -25…+55 °C
Vlhkost do 80%, nekondenzující
Krytí IP20
Rozměry 63 x 110 x 75 mm
Hmotnost ca. 240 g
Materiál plast

Seznam podporovaných senzorů

Senzor Rozsah
Pt50, Pt100, Pt500, Pt1000 -200…+850°C
Ni100, Ni500, Ni1000 -60…+180°C
J -200…+1200°C
N -200…+1300°C
K -200…+1300°C
S 0…+1750°C
R 0…+1750°C
B +200…+1800°C
T -200…+400°C
Standardní signály
0-1 V
-50…+50 mV
0-5 mA
0-20 mA
4-20 mA		 0…100%
Snímače polohy
Odporový senzor 25-900 ohm 2.8…100%
Odporový senzor 25-2000 ohm 1.26…100%
0(4)-20 mA
0-5 mA		 1.26…100%
