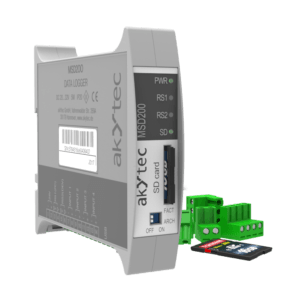

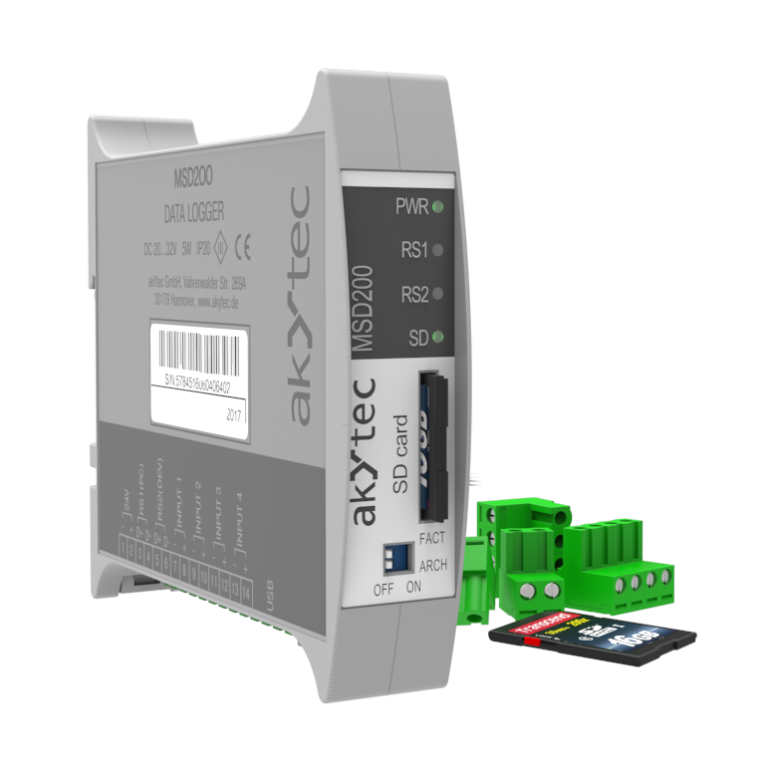

MSD200 - Záznamník dat, až 64 kanálů, 2x RS485, 4x Analogový vstup

MSD200 záznamník dat

Záznamník dat MSD200 má dvě rozhraní RS485 podporující protokoly Modbus RTU a ASCII a čtyři analogové vstupy 0(4)-20mA. K dispozici je 64 kanálů pro sledování a archivaci dat. Data jsou ukládána na SD kartě. Integrovaný port USB umožňuje čtení dat a konfiguraci zařízení. Použití přiloženého programovacího nástroje umožňuje snadnou a pohodlnou konfiguraci a manipulaci s daty.

Základní vlastnosti

  • Archivace až 64 měřících bodů
  • SD karta s kapacitou max. 32 GB
  • 4 analogové vstupy
  • Automatická několikadenní kompilace archivu
  • Expresní analýza dat (identifikace extrémních hodnot)
  • Konfigurovatelná paměť archivu
  • Čtení dat a konfigurace zařízení přes rozhraní USB

MSD200 lze použít pro archivaci dat v různých procesech v potravinářském, chemickém, plynárenském a obalovém průmyslu, jakož i ve stavebních materiálech a dřevozpracujícím průmyslu. Může být také použit v mnoha dalších oblastech průmyslové a stavební automatizace.



Technická data

Napájení 24 (20 … 32) V DC
Vlastní spotřeba 5W
Počet kanálů 64
Cyklus záznamu 1…65535 s
Datová sada (1 kanál) 20 byte
Paměťové medium MMC, SD, SDHC, microSD
Velikost ≤32 GB
Systém souborů FAT32
Analogové vstupy
Množství 4
Vstupní signály 0-5 mA, 0(4)-20 mA
Vzorkování 100 ms
Accuracy ±1.0%
Impedance vstupu 133 ohm
Galvanické oddělení none
Rozlišení 12 bit
Komunikace
Interface 2 x RS485 (RS1, RS2)
USB-Device 2.0
Protokol Modbus RTU / ASCII, akYtec
RS485
RS1 operation mode Slave (PC interface)
RS2 operation mode Master/Slave (Device interface)
RS1 protokol Modbus RTU
RS2 protokol Modbus RTU / ASCII, akYtec
Baud rate 1.2…115.2 kBit/s
Galvanické oddělení individuální
Prostředí
Teplota okolí -10…+55 °C
Vlhkost do 80%, nekondenzující
Krytí IP20
Rozměry 22.5 x 102 x 120 mm
Hmotnost ca. 150 g
