Zobrazovač teploty ITP16, výrobce AKYTEC GmbH, dodavatel RIA control a.s.

ITP16 – zobrazovač teploty

Využitelný zejména u průmyslových procesů vyžadujících měření, sledování a řízení teploty.

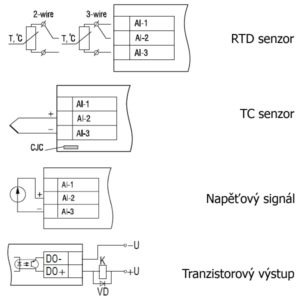

ITP16 obsahuje konfigurovatelný analogový vstup pro snímače teploty typu:

  • RTD – odporové snímače teploty (Pt50, Pt100, Pt500, Pt1000)
  • z našeho sortimentu můžete využít např.  snímač teploty vzduchu DTS125L – Pt100.
  • TC – termočlánky typu (K, J, N, T, S, R, B, A, L, A-2, A-3),
  • lineární napěťové signály (0-1 V, -50…+50mV)

Mimo to je ITP16 vybaven jedním digitálním NPN výstupem, kterým je možno realizovat ON/OFF regulaci teploty pomocí externího nízkonapěťového relé s napětím cívky do 42 V DC / 200 mA. Panelový zobrazovač ITP16  je tak možné využít jako digitální termostat, který nejen, že zobrazí teplotu připojeného snímače, ale také je schopen ji regulovat metodou ON/OFF.

Snadná instalace, univerzální použití

ITP16 je vybaven funkcí alarmu. Je-li tato funkce zapnutá, začne displej blikat s frekvencí přibližně 2 Hz, pokud úroveň vstupního signálu překročí nastavené hodnoty.

Zobrazovač teploty ITP16 je zvláště oblíben zejména pro rychlou a snadnou instalaci vizuálních zobrazovacích systémů pro různé tepelné procesy.

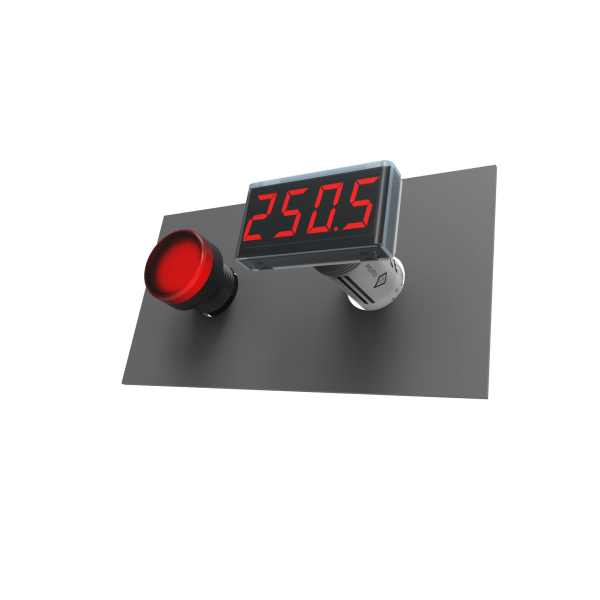

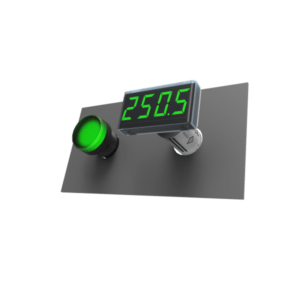

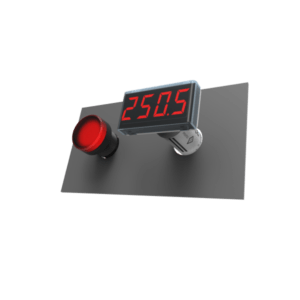

Kompaktní rozměry montáž do standardního otvoru Ø 22,5 mm jej umožňují využít místně, jako indikativní zobrazovací jednotky pro měření hodnot nebo jako součást komplexního vizuálního zobrazovacího systému.

Základní vlastnosti

  • Měření a zobrazení teplota nebo hodnoty procesu
  • Lineární měření napěťového signálu
  • Zobrazována hodnota od -999 do 9999
  • Volitelné nastavení desetinné tečky
  • Řízení procesu ON/OFF pomocí výstupu NPN
  • Digitální filtr
  • Funkce druhé odmocniny (pro speciální snímače)
  • Funkce alarmu (bliká) při překročení nastavených mezních hodnot
  • Indikace chyby při přerušení vodiče aneb při zkratu

Technická data

Napájení 24 (10..30) VDC
Vstupní signál TC (K, J, N, T, S, R, B, A, L, A-2, A-3)
RTD (Pt50, Pt100, Pt500, Pt1000)
Počet vstupů 1
Vlastní spotřeba max. 1 W
Impedance vstupu 0-1 V, -50…+50 mV ≥ 250 kOhm
Výstup NPN tranzistor, zatížitelnost 200 mA, 42 V DC
Zatížitelnost 200 mA, 42 V DC
Přesnost 0,2 % FS
Vliv teploty ≤ 0,2 % / 10°C
Displej 7-segmentový LED
Výška znaku 14mm

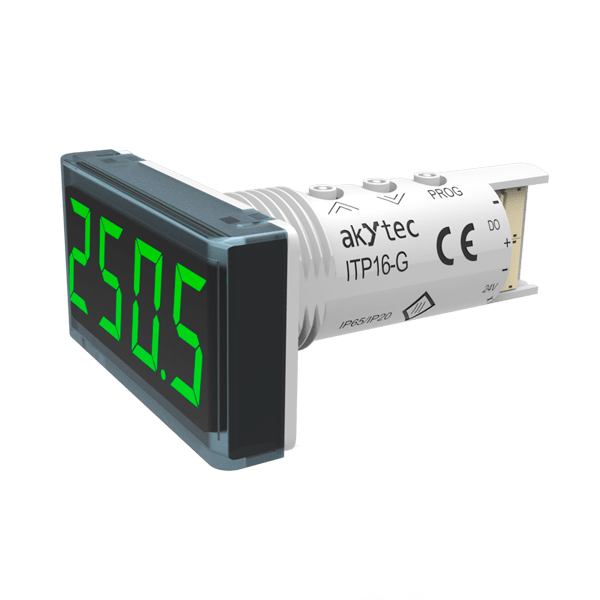

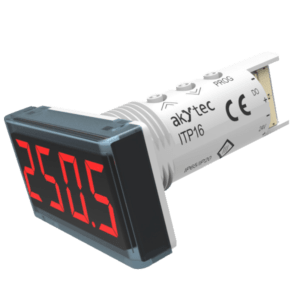

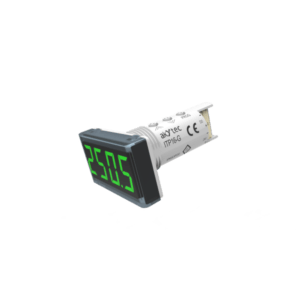

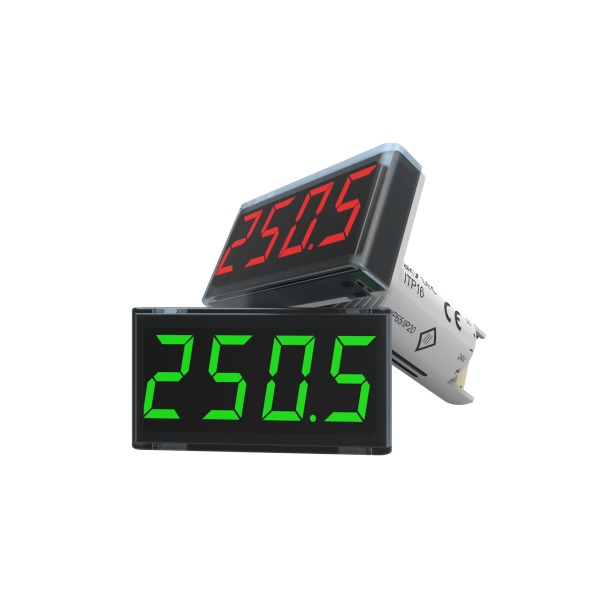

Barva displeje červená nebo zelená
Vzorkování (bez tlumení) 2/s
Krytí IP65 (displej) / IP20 (konektor)
Rozměry / Hmotnost 48 x 26 x 65 mm / 30 g
Montážní otvor ∅ 22,5 mm
Třída ochrany III
Rozsah teplot -30…+70°C (pracovní) / -40…+80°C (skladování)
Vlhkost vzduchu do 80 % (nekondenzující)
