ITP15 – grafický sloupcový zobrazovač (bargraf)

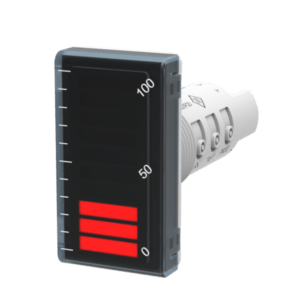

ITP15 – grafický sloupcový zobrazovač (tzv. bargraf displej).

Slouží k vizualizaci analogového vstupního signálu do sloupcového grafu v rozsahu
0 – 100% s rozlišením po 10%. Vstupní signál může být napěťový  0 (2) -10 V nebo
proudový 0 (4) -20 mA.





Základní vlastnosti

  • Zobrazení měřené hodnoty pomocí sloupcového grafu
  • Rozsah zobrazení 0…100%
  • 10 dvoubarevných pruhů (červená/zelená) po 10%
  • Zobrazení analogového signálu 0-5 mA, 0(4)-20 mA, 0(2)-10 V
  • Řízení procesu ON/OFF pomocí výstupu NPN
  • Dva režimy blikání (pomalé/rychlé)
  • Funkce alarmu (bliká) při překročení nastavených mezních hodnot

Snadná instalace, univerzální použití

Díky válcovému tvaru montážní části může být ITP15 umístěn svisle nebo vodorovně beze změny montážního výřezu. Pro montáž tohoto zobrazovače je potřebný stejný standardní otvor 22,5 mm jako pro běžné signalizační a ovládací prvky rozváděčů.

Rozsah zobrazení pokrývá všechny běžné průmyslové aplikace jako např. zobrazení: otáček, průtoku, tlaku, teploty, rychlosti, vzdálenosti, výšky hladiny či objemu nádrží. Lze jej použít jako pomocný zobrazovací displej pro vzdálená pracoviště nebo přímo na u procesu na dveřích rozvaděče.

Technická data

Napájení 24 (10..30) VDC
Vstupní signál 0-5 mA, 0(4)-20 mA, 0(2)-10 V
Vzorkování 0,3 s
Počet vstupů 1
Vlastní spotřeba max. 1 W
Impedance vstupu 0-5 mA, 0(4)-20 mA ≤ 120 Ohm /
0(2)-10 V ≥ 250 kOhm
Výstup NPN tranzistor
Zatížitelnost 200 mA, 42 V DC
Bargraf 10 dvoubarevných pruhů LED
Barva pruhu Červená / Zelená
Rozlišení 10 %
Krytí IP65 (displej) / IP20 (konektor)
Rozměry / Hmotnost 48x26x65 mm / 30 g
Montážní otvor ∅ 22,5 mm
Třída ochrany III
Rozsah teplot -30…+70°C (pracovní) / -40…+80°C (skladování)
Vlhkost vzduchu do 80% (nekondenzující)
