Zobrazovač smyčky 4-20 mA typ ITP11-G, výrobce Akytec GmbH, dodavatel RIA control a.s.

ITP11 – zobrazovač smyčky (4-20mA)

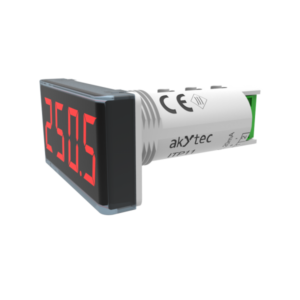

ITP11 je mikroprocesorem řízený digitální zobrazovač smyčky 4-20mA. ITP11 je vhodný k rychlému a pohodlnému vývoji vizualizačních systémů pro různé aplikace. Může být velmi užitečný jak pro dodatečné místní zobrazení naměřených hodnot, nebo i jako součást sofistikované vizualizace. Tento zobrazovač procesu je volitelně osazen zelenými nebo červenými LED segmenty, je nejen schopen škálovat lineární signály 4-20 mA, ale také umožňuje linearizaci druhé odmocniny vstupního signálu.Mikroprocesorem řízený digitální zobrazovač ITP11 je vhodný k rychlému a pohodlnému vývoji vizualizačních systémů pro různé aplikace. Může být velmi užitečný jak pro dodatečné místní zobrazení naměřených hodnot, nebo i jako součást sofistikované vizualizace. Tento zobrazovač procesu je volitelně osazen zelenými nebo červenými LED segmenty, je nejen schopen škálovat lineární signály 4-20 mA, ale také umožňuje linearizaci druhé odmocniny vstupního signálu.



Snadná instalace, univerzální použití

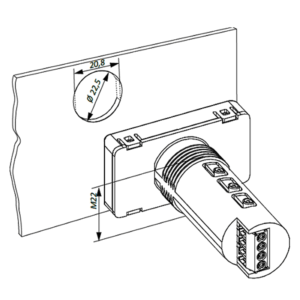

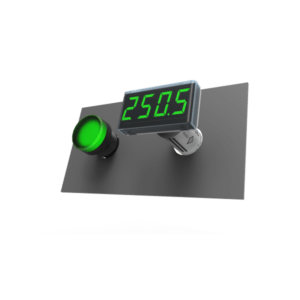

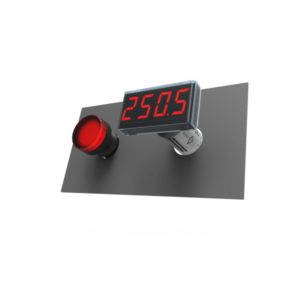

Na rozdíl od jiných displejů dostupných na trhu se zobrazovač smyčky 4-20 mA s válcovým tělem vejde do jakéhokoliv standardního otvoru 22,5 mm, což umožňuje rychlou a snadnou montáž mikroprocesorem řízeného ITP11. Jeho rozměry umožňují instalaci mnoha těchto displejů na jeden ovládací panel nebo na dveře rozvaděče. Krytí IP65 zajišťuje vysokou ochranu proti vodě a prachu a je vhodný pro průmyslová prostředí, například pro zásobování vodou nebo tepelné zpracování. Přístroj zaručuje maximální úbytek napětí 4 V a je nyní vybaven funkcí alarmu, která aktivuje blikání displeje v případě odchylky od žádané hodnoty.
Číselný rozsah zobrazení pokrývá všechny běžné průmyslové aplikace jako např. zobrazení: otáček, průtoku, tlaku, teploty, rychlosti, vzdálenosti, výšky hladiny či objemu nádrží. Častým případem použití je zobrazení aktuálních otáček motoru a nebo výstupní frekvence u frekvenčních měničů.

Základní vlastnosti

  • Zobrazovaná hodnota -999…9999
  • Volitelné nastavení desetinné tečky
  • Digitální filtr
  • Funkce druhé odmocniny (pro speciální snímače)
  • Funkce alarmu (BLIKÁ) při překročení nastavených hodnot
  • Ochrana heslem proti neoprávněné změně nastavení

Technická data

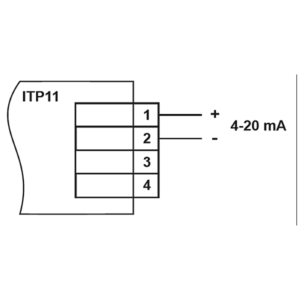

Napájení z proudové smyčky
Vstupní signál 4-20 mA (2-vodičový)
Počet vstupů 1
Měřený rozsah 3,8 – 22,5 mA
Rozsah funkčnosti 3,2 – 25 mA
Vlastní úbytek napětí ≤4 V
Přesnost 0,2% + 1 digit
Displej 4-místný, 7-segmentový LED
Výška znaku 14mm
Barva displeje červená nebo zelená
Vzorkování (bez tlumení) 1/s
Krytí IP65 (displej) / IP20 (konektor)

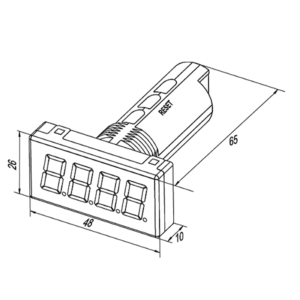

Rozměry / Hmotnost 48x26x65 mm / 30 g
Třída ochrany III
Rozsah teplot -30…+70°C (pracovní) / -40…+80°C (skladování)
Vlhkost vzduchu do 80% (nekondenzující)
