ITP11-W zobrazovač smyčky (4-20 mA) IP65

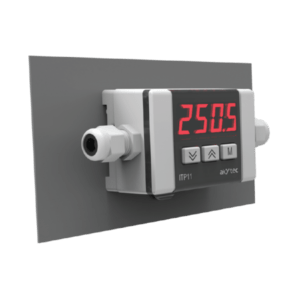

ITP11-W je univerzální zobrazovací jednotka pro sledování průmyslových procesů. Funkce měřítka a druhá odmocnina jsou k dispozici. Modul ITP11-W je určen pro připojení k jakýmkoli snímačům nebo vysílačům s výstupem 4-20 mA. Je napájen ze signální smyčky a nepotřebuje žádný jiný zdroj napájení. ITP11-W má kompaktní kryt pro DIN lištu nebo montáž na stěnu. Navíc může být upevněn na trubku o průměru až 200 mm.

Lze jej použít jako pomocný zobrazovací displej pro vzdálená pracoviště nebo přímo na u procesu na dveřích rozvaděče. Častým případem použití je zobrazení aktuálních otáček motoru a nebo výstupní frekvence u frekvenčních měničů.



Snadná instalace, univerzální použití

Základní vlastnosti

  • Měření a zobrazení standardního signálu 4-20 mA
  • Zobrazuje 4-místné digitální znaky s výškou znaku 14 mm
  • Nastavení rozsahu měřených hodnot
  • Tlumení měřeného signálu
  • Funkce odmocniny
  • Funkce alarmu (BLIKÁ) při překročení nastavených hodnot
  • Ochrana heslem proti neoprávněné změně nastavení

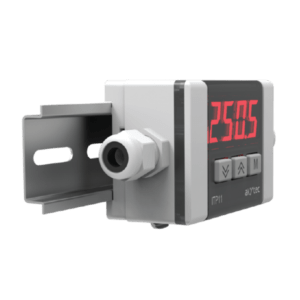

  • Montáž na stěnu, DIN lištu nebo trubku (∅ 20 … 200 mm)
  • Krytí IP65

Technická data

Napájení z proudové smyčky

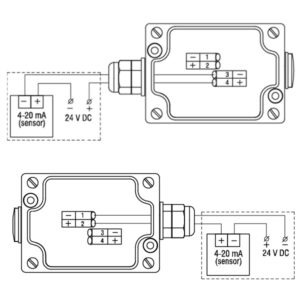

Vstupní signál 4-20 mA (2-vodičový)
Počet vstupů 2
Měřený rozsah 3,8 – 22,5 mA
Rozsah funkčnosti 3,2 – 25 mA
Vlastní úbytek napětí ≤ 10 V
Přesnost 0,2 % + 1 digit
Displej 7-segmentový LED
Počet míst 4-místný, 9999
Desetinná tečka nastavitelná pozice
Výška znaku 14 mm

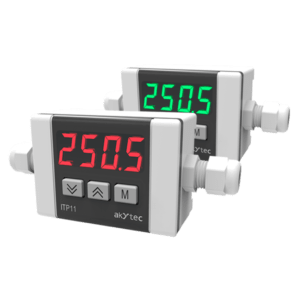

Barva displeje červená nebo zelená
Vzorkování (bez tlumení) 1/s
Krytí IP65 (displej) / IP20 (konektor)
Rozměry / Hmotnost 48 x 26 x 65 mm / 30 g
Montážní otvor ∅ 22,5 mm
Třída ochrany III
Rozsah teplot -30…+70°C (pracovní) / -40…+80°C (skladování)
Vlhkost vzduchu do 80% (nekondenzující)
