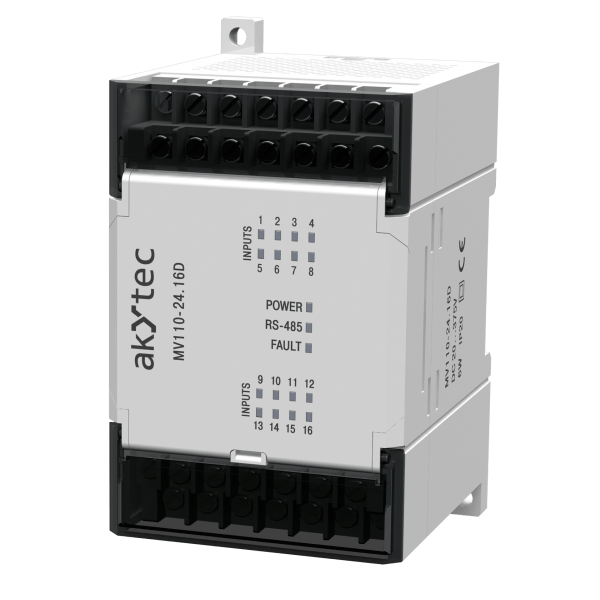

I/O modul – digitální vstupy (RS485)

I/O modul digitálních vstupů MV110-24.16DN je vybaven 16 digitálními vstupy pro připojení standardních spínacích kontaktů a tranzistorů NPN nebo PNP. Všechny vstupy jsou galvanicky odděleny ve skupinách po 4.
Pro komunikaci s řídicí jednotkou je vám k dispozici rozhraní RS485, s podporovaným protokolem Modbus TCP RTU/ASCII.
Modul vyžaduje vstupní napájení 24V DC. Montáž na DIN lištu.
Rozsah pracovních teplot tohoto modulu je -20 až +55 °C.

Vlastnosti a funkce

Modul MV110-24.16DN může rozšířit Váš systém PLC nebo DCS (Decentralizovaný řídicí systém) o dalších 16 digitálních vstupů. Ke každému vstupu lze připojit spínací kontakty, NPN i PNP tranzistory. Zařízení je konfigurováno pomocí uživatelsky přívětivého software „MX110 Configurator“, který je zde volně ke stažení.

Integrovaný čítač pulzů

S integrovaným čítačem pulsů je každý vstup tohoto rozšiřujícího modulu schopen napočítat až 1000 pulsů za sekundu, což je jinak v síti Modbus při použití programového čítače nemožné . S integrovaným čítačem pulsů není nutné pořizovat další čítače jako samostatná zařízení, pokud jej váš systém vyžaduje.

Diagnostika stavu vstupů a sítě

Na přední straně zařízení je k dispozici řada LED diod. Šestnáct z nich signalizuje stav vstupů, to znamená že svítí pokud je na příslušném vstupu signál. Další tři indikují stav napájení, výměnu dat a poruchový stav.

I/O moduly řady Mx110 nabízejí levné a flexibilní řešení pro decentralizované automatizační systémy a mohou doplnit jak nový, tak stávající řídicí systém.

Technická data

Obecné
Napájení 24 (20…28) V DC
Vlastní spotřeba, max. 6 W
Digitální vstupy 16
Komunikace
Rozhraní RS485
Protokol Modbus RTU / ASCII
Baud rate 2.4…115.2 kBit/s
Pracovní teplota -20…+55 °C
Skladovací teplota -25…+55 °C
Vlhkost do 80%, nekondenzující
Krytí IP20
Rozměry 63 x 110 x 75 mm
Hmotnost ca. 240 g
Materiál plast

Technická data digitálních vstupů

Property MV110-16DN
Vstupní signál spínací kontakt
NPN/PNP
Galvanické oddělení 1500 V, ve skupinách po 4
Frakvence pulzů, max. 1 kHz
Délka pulzu, min. 0.5 ms
Integrovaný zdroj napětí 24±3 V
Proud, max 8.5 mA (při 27 V)
Logická „1“, min 4.5 mA
Logická „0“, max 1.5 mA
