I/O modul – 3 fázové měření sítě (RS485)

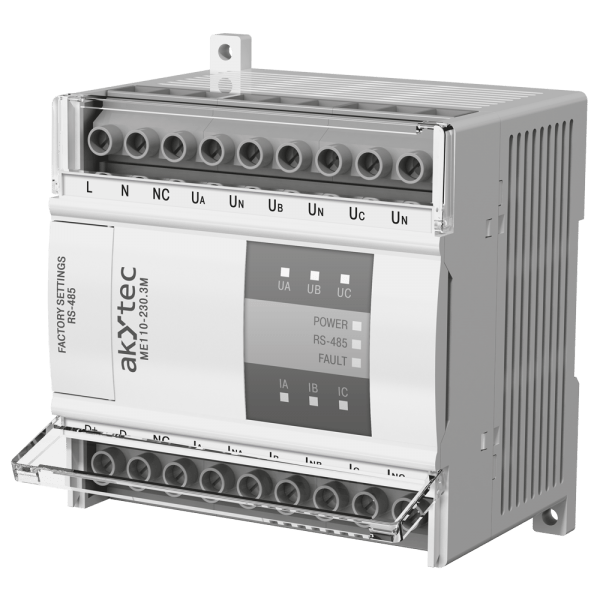

ME110-230.3M je vstupní modul určený pro měření elektrických dat v 3-fázové střídavé síti a přenos naměřených a vypočtených dat po síti RS485.
Pro komunikaci s řídicí jednotkou je vám k dispozici rozhraní RS485, s podporovaným protokolem Modbus TCP RTU/ASCII.
Rozsah pracovních teplot tohoto modulu je -20 až +55 °C.

Zařízení má tři napěťové analogové vstupy a tři proudové analogové vstupy s jejichž pomocí měří proudy ve všech třech fázích a fázová a sdružená napětí. Naměřené hodnoty jsou poté digitalizovány a se používají k výpočtu efektivních hodnot a dalších hodnot 3fázového střídavého napájení: výkony (činné, jalové, zdánlivé), účiníky a fázové úhly.

Modul poskytuje následující základní funkce:

  • přenos naměřených a vypočtených hodnot po síti RS485
  • diagnostika sítě RS485
  • indikace poruchy
  • slave v síti RS485.

Technická data

Obecné
Napájení 230 (90…264) V AC, 45…65 Hz
Vlastní spotřeba, max. 7.5 VA
Galvanické oddělení 2500 V
Rozměry 96 x 110 x 73 mm
Hmotnost ca. 500 g
Materiál plast
Měření fázového napětí
Měřící rozsah 1…400 Veff
Měřící rozsah s externím transformátorem 1×10-3…4000×103 Veff
Max. napětí po dobu 1s 800 V
Základní přesnost 0.25 %
Rozlišení 0.1 V
Impedance vstupu, max. 500 kohm
Čas vzorkování, max. 1 s
Měřící body 3
Měření sdruženého napětí
Měřící rozsah 2…580 Veff
Měřící rozsah s externím transformátorem 2×10-3…5800×103 Veff
Max. napětí po dobu 1s 800 V
Základní přesnost 0.5 %
Rozlišení 0.1 V
Impedance vstupu, max. 500 kohm
Čas vzorkování, max. 1 s
Měřící body 3
Měření proudu
Měřící rozsah 0.005…5 Veff
Měřící rozsah s externím transformátorem 0.005×10-3…50×103 Veff
Max. napětí po dobu 1s 10 A
Základní přesnost 0.25 %
Rozlišení 1 mA
Impedance vstupu, max. 0.01 kohm
Čas vzorkování, max. 1 s
Měřící body 3
Měření výkonu
Měřící rozsah 0.02…2 kW, kVA, kvar
Měřící rozsah s externím transformátorem 0.2×10-6…200×109 kW, kVA, kvar
Základní přesnost 0.5 %
Rozlišení 1 kW, kVA, kvar
Čas vzorkování, max. 1 s
Měřící body 3
Měření frekvende
Měřící rozsah 45…65 Hz
Základní přesnost 0.15 %
Rozlišení 0.01 Hz
Interval vzorkování, max. 1 s
Měřící body (aktivní) 1
Měření účinníku (cos φ)
Měřící rozsah 0…1
Základní přesnost 1 %
Rozlišení 0.01
Doba výpočtu, max. 1 s
Měřící body (aktivní) 3
Měření fázového úhlu
Měřící rozsah 10…170 grad
Základní přesnost 0.4 %
Rozlišení 1 grad
Interval vzorkování, max. 1 s
Měřící body (aktivní) 3
Komunikace
Rozhraní RS485
Protokol Modbus RTU / ASCII
Baud rate 2.4…115.2 kBit/s
Prostředí
Pracovní teplota -20…+55 °C
Skladovací teplota -25…+55 °C
Vlhkost do 80%, nekondenzující
Krytí IP20
