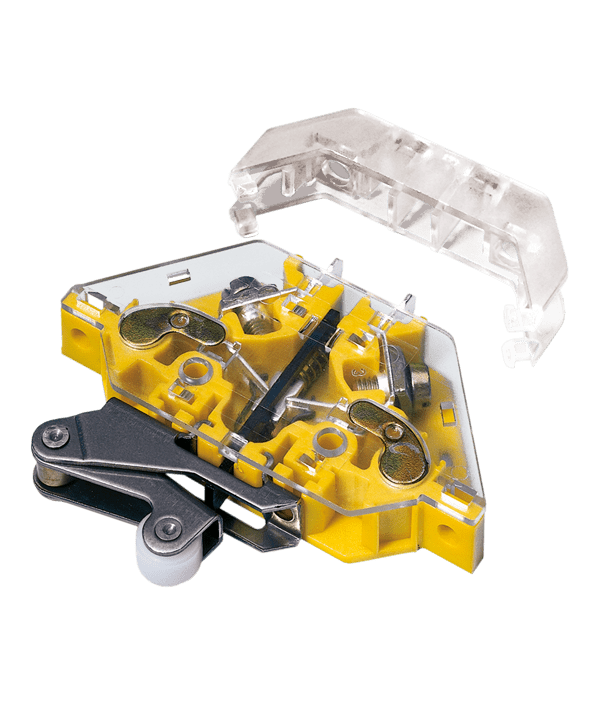

DC – kontakt SO/SS

Tyto stejnosměrné kontaktní bloky jsou využívány pro spínání stejnosměrného napětí především v energetice pro účely signalizace.
Zhášení oblouku, který se vyskytuje při spínání DC napětí je realizováno dvěma permanentními magnety. Ty jsou uspořádány tak, že při připojení kabelů +/- lze polaritu ignorovat. Avšak při instalaci více stejnosměrných kontaktních bloků vedle sebe doporučujeme polaritu zachovat pro zabránění vzájemného ovlivňování magnetů. Stejnosměrné kontakty jsou k dispozici ve 4 různých barvách pro rozlišení polarity magnetů při instalaci.

Kontaktní bloky mohou být instalovány pouze na nemagnetické materiály a pouze pomocí šroubů vyrobených z neželezných kovů.

Samočisticí stříbrné kontakty jsou určeny pro malé frekvence spínání, proudy a napětí. Lze rovněž dodat pozlacené kontakty  pro napětí nižší nez 42 VDC.

Technická data
Mechanická životnost SO/SS2 milionů operačních cyklů
Elektrická životnost SO/SS50.000 operačních cyklů (při 2A 250 V DC L/R 20ms)
Pracovní teplota-40°C až +60°C
KrytíIP40
Spínané napětí Kontakt NCKontakt NOČas
250 V DC2 A1 A20 ms
125 V DC4 A3 A20 ms
50 V DC6 A6 A20 ms
30 V DC10 A10 A20 ms
250 V DC156 A6 A
